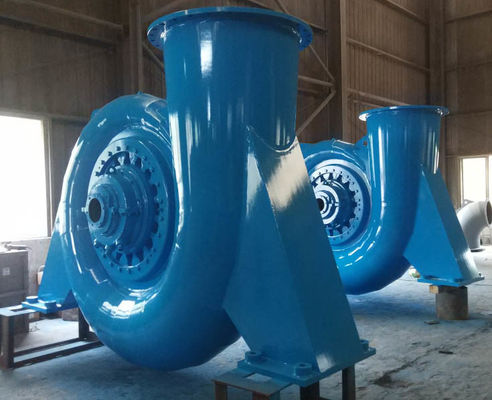

Horizontale Francis-Turbine mit einer Leistung von 1200 kW

Micro Mini Kleines Wasser Francis Pelton Turgo Kaplan Wasser-Wasserkraftanlage Dauermagnetgenerator

1200 kW Francis-Turbine für Wasserkraftwerke

Übersicht

Die Francis-Turbine füllt eine große Lücke zwischen den Pelton- und Kaplan-Turbinen und wird weit verbreitet.Ihre Leistung kann anhand der Wassermenge und der Durchflussmenge berechnet werden und liegt in der Regel zwischen 10 und mehr als 700 MegawattEiner der wesentlichen Vorteile der Francis-Turbine gegenüber anderen Wasserturbinen besteht darin, daß sie auch als Wasserpumpe eingesetzt werden kann.

1Teile für die Einleitung von Wasser

Die Einlassteile bestehen aus einem Anschlussrohr, einem Turbineneingangsventil und einem Ausdehnungsgelenk. Der Turbineneingangsventil wird verwendet, um das Gerät im statischen Wasser zu schließen, wenn es zum Anhalten erforderlich ist.Es wird auch verwendet, um die Einheit zu schließen und den Wasserfluss in dynamischem Wasser zu schneiden, wenn die Einheit in Notlage ist und der Turbinenverteiler ausfälltDie Ausdehnungsschleuse dient zur Kompensation von Installationsfehlern und zur Erleichterung der Wartung.Ein Ende des Anschlussrohrs ist mit dem Turbineneingangsventil verbundenEin weiteres Ende ist mit dem Rohr des Kraftwerks verbunden (vor Ort geschweißt).

2. Spiralkasten

Spiralgehäuse ist Schweißteil, ausgestattet mit einem festen Führungsschleifer.Spirale Fall soll Wasser werden Anzahl der Wirbel des Wasserflusses und führen Wasser regelmäßig in Führung Schiefer-Apparat und Läufer entlang des Umfangs fließenEs ist mit einem Luftentlastungsventil an der Spitze des Spiralgehäuses ausgestattet, um Luft auszugeben, wenn zunächst Wasser gefüllt wird.

3. Turbinenverteiler

Es besteht aus Führungsschacht, Führungsschachthebel, Wellenhülle, Vorderabdeckung, Hinterabdeckung usw.Es kann die Anzahl der Wasserströmungswirbel bilden oder ändern, um die Turbinenentladung entsprechend der Laständerung anzupassenDie Form, die Abmessungen, die Menge und die Position der 16 Führungsflügel ähneln der angenommenen Modellturbine.muss sicherstellen, dass der Wasserfluss während des Betriebs keine Vibrationen verursachtDer Durchmesser des Abstandskreises der Führungsschnecke beträgt 860 mm. Die Führungsschnecke hat eine hydraulische Drehmomentleistung von Selbstschließtrend im Bereich von voller Öffnung bis zu nahezu freier Öffnung.Die maximale Öffnung der Führungsschleife muss einen gewissen Spielraum haben.Der Stoppblock ist für jede Führungsschiene ausgestattet. the guide vane can be controlled to swing with certain range and won't hit with other guide vanes when the shear pin is broken and the friction device between guide vane and guide vane lever is out of serviceDie Führungsschnecke ist aus ZG230-450 hergestellt, sie sind austauschbar.Die Kontaktleitung der angrenzenden Führungsschienen muss so beendet sein, dass ein vollkommener Kontakt aller Führungsschienen im Zustand des Schließens gewährleistet ist, um die Wasserleckagen zu verringern.Die Lager für Führungsschiffwelle und Verteilerwelle sind selbstgeschmierte Gleitlager; der Lagerschuh verwendet ein komplexes Material aus Stahlrücken.Verwenden Sie Führungsschubhebel Hebel Ende Abdeckung und Schraube, um die Position der einzelnen Führungsschubhebel an der vorderen Abdeckung und der hinteren Abdeckung einstellen und haltenDie Dichtung befindet sich auf der oberen Führungsschiffwelle, um den Fluss zu schneiden.Kreisförmige Verkabelungsplatte befindet sich auf dem äußeren Umfang des Steuerringes. Der Steuerring hat ausreichend Festigkeit und Steifigkeit, es wird keine übermäßige Biegung aufgrund der unausgewogenen Belastung des Servomotors auftreten.

4Der Läufer.

Der Runner ist das Herz der Turbine, er kann Wasserenergie auf mechanische Energie übertragen.Band und Klinge sind aus Edelstahl ZG0Cr13Ni4Mo, das eine perfekte Anti-Kavitationsleistung aufweist.Die Krone und das Band sind mit einer Spaltdichtung versehen, um das Wasserleck zu reduzieren.Die Form der Laufblätter ist nach der Norm GB/T 10969 "Spezifikationen für Wasserdurchgangskomponenten von Hydraulikturbinen" zu bearbeiten.Der Läufer ist geschweißt und gemäß speziellen Spezifikationen wärmebehandelt und unterliegt einer zerstörungsfreien Prüfung nach ASME-Norm.Der Läufer wird nach der Bearbeitung einer statischen Balanceprüfung unterzogenAuf der Läuferkrone befinden sich 16 φ22 Löcher, um den Druck des Wassers auf den Läufer zu verringern.

Spezifikation

Warum haben Sie uns gewählt?

1- Mehr als 20 Jahre Erfahrung in der Industrie, Installation und Inbetriebnahme von mehr als 150 Geräten pro Jahr

2- Geben Sie einen vollständigen Vorschlag für eine Wasserkraftanlage von Wasser bis Draht

3- umfangreiche Erfahrung in der Umsetzung ausländischer Kraftwerksprojekte wie Frankreich, Japan, USA, Südafrika, Sri Lanka, Iran, Südostasien

4. Konstruktion und Herstellung eines Wasserkraftgenerators mit Spannung 400 V,6.3KV. Leistung größer als 1000kw bei 400V

Häufig gestellte Fragen

1Sind Sie ein Handelsunternehmen oder eine Fabrikation?

Wir sind eine Hydroturbinenherstellerin mit mehr als 20 Jahren Erfahrung, unsere Fabrik befindet sich im Sichuan, Sie werden 2 Stunden fahren, nachdem Sie den Flughafen Shuangliu erreicht haben,Besuchen Sie unsere Fabrik, dann wissen Sie mehr über uns..

2Welche Wasserturbine sollte ich wählen?

Wir müssen wissen, Wasserkopf, Durchflussrate, Spannungsniveau, Frequenz, On-Grid oder Off-Grid laufen, Automatisierungsniveau von Ihnen, um die Lösung auszuarbeiten

3Kannst du das EPC für das Wasserkraftwerk machen?

Ja, wir können die Ausrüstung entwerfen, produzieren und installieren, wir schicken Techniker und Arbeiter, um die Ausrüstung zu installieren.
