Vertikaler Mini-Wasserturbinengenerator

Vertikaler 600 kW Mini-Wasserturbinengenerator für Kleinwasserkraftwerk

Überblick

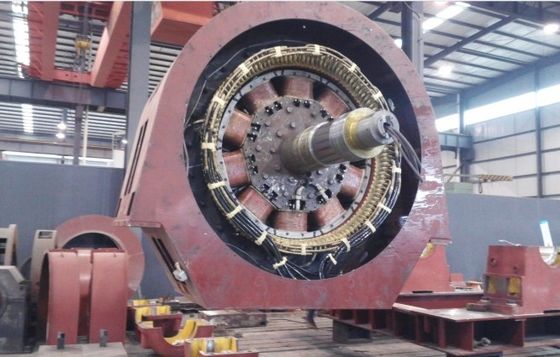

Eine Wasserturbine wandelt die Energie des fließenden Wassers in mechanische Energie um. Ein Wasserkraftgenerator wandelt diese mechanische Energie in Elektrizität um. Die Funktionsweise eines Generators basiert auf den von Faraday entdeckten Prinzipien. Er fand heraus, dass, wenn ein Magnet an einem Leiter vorbeibewegt wird, dies dazu führt, dass Elektrizität fließt. In einem großen Generator werden Elektromagnete hergestellt, indem Gleichstrom durch Drahtschleifen geleitet wird, die um Stapel von magnetischen Stahlblechen gewickelt sind. Diese werden Feldpole genannt und sind am Umfang des Rotors angebracht. Der Rotor ist an der Turbinenwelle befestigt und dreht sich mit einer festen Geschwindigkeit. Wenn sich der Rotor dreht, bewegt er die Feldpole (die Elektromagnete) an den im Stator montierten Leitern vorbei. Dies wiederum führt dazu, dass Elektrizität fließt und sich an den Generatorausgangsklemmen eine Spannung aufbaut."

1. Düsen- und Durchflussregelungsanordnung (Speer)

 Die Düse wird verwendet, um die kinetische Energie des Wassers zu erhöhen, das auf die am Laufrad befestigten Schaufeln oder Leitschaufeln trifft.

 die Wassermenge, die auf die Schaufeln trifft, wird durch den Speer gesteuert. Der Speer ist in der Düse installiert und reguliert den Wasserfluss, der auf die Leitschaufeln des Laufrads trifft. Eine Düse mit Speer ist in der Abbildung unten dargestellt.

 der Speer ist eine konische Nadel in der Düse. Er wird über ein Handrad oder automatisch in axialer Richtung betätigt.

 wenn der Speer nach hinten bewegt wird, erhöht sich die Durchflussrate des Wassers, und wenn er nach vorne geschoben wird, verringert sich die Durchflussrate des Wassers.

2. Laufrad und Schaufeln

      Das Laufrad mit den Schaufeln ist in der Abbildung unten dargestellt.

Das Laufrad ist ein rotierender Teil der Turbine. Es ist eine kreisförmige Scheibe, an deren Umfang eine Reihe von gleichmäßig verteilten Schaufeln befestigt sind.

Die Schaufeln werden aus zwei halbkugelförmigen Schalen hergestellt, die miteinander verbunden sind. Jede Schaufel hat eine Wand zwischen zwei halbkugelförmigen Schalen, die als Splitter bezeichnet wird.

Der Splitter teilt den Wasserstrahl, der auf die Schaufeln trifft, in zwei gleiche Teile auf, und der Wasserstrahl tritt am äußeren Rand der Schaufel aus.

Die Schaufeln sind so konstruiert, dass der Wasserstrahl auf die Schaufeln trifft und um 160 bis 170 Grad abgelenkt wird.

Die Schaufeln der Pelton-Turbine bestehen aus Gusseisen, Stahlguss, Bronze oder Edelstahl.

3. Gehäuse:

Die äußere Abdeckung dieser Turbine wird als Gehäuse bezeichnet. Die Pelton-Turbine mit dem Gehäuse ist in der Abbildung unten dargestellt.

4. Bremsstrahl

Wenn der Wasserstrahl durch das Vorschieben des Speers vollständig geschlossen wird, wird die Wassermenge, die auf das Laufrad trifft, Null. Aber das Laufrad bewegt sich aufgrund der Trägheit des Laufrads immer noch weiter.

Spezifikation

Warum uns wählen?

1. Mehr als 20 Jahre Branchenerfahrung, Installation und Inbetriebnahme von mehr als 150 Anlagen pro Jahr

2. Bereitstellung eines vollständigen Vorschlags für ein Wasserkraftwerk von Wasser bis Draht

3. Umfangreiche Erfahrung in der Umsetzung von ausländischen Kraftwerksprojekten wie Frankreich, Japan, USA, Südafrika, Sri Lanka, Iran, Südostasien

4. Design und Herstellung von Wasserkraftgeneratoren mit einer Spannung von 400 V, 6,3 kV. Kapazität über 1000 kW mit 400 V

FAQ

1. Sind Sie ein Handelsunternehmen oder ein Hersteller?

Wir sind ein Hersteller von Wasserturbinengeneratoren mit über 20 Jahren Erfahrung. Unsere Fabrik befindet sich in Sichuan. Sie benötigen 2 Stunden Fahrt nach Ihrer Ankunft am Flughafen Shuangliu. Besuchen Sie unsere Fabrik, um mehr über uns zu erfahren.

2. Welche Art von Wasserturbine soll ich wählen?

Wir müssen Wasserkopf, Durchflussrate, Spannungsniveau, Frequenz, Netz- oder Inselbetrieb, Automatisierungsgrad von Ihnen kennen, um die Lösung zu erarbeiten

3: Können Sie das EPC für das Wasserkraftwerk durchführen?

Ja, wir können die Ausrüstung entwerfen, produzieren und installieren. Wir entsenden Technologen und Arbeiter, um die Ausrüstung zu installieren.
