Vertikaler 300 kW Pelton-Wasserkraftanlagengenerator für Mikrowasserkraftwerke

Übersicht

Eine Pelton-Turbine oder Pelton-Rad ist eine Art Turbine, die häufig in Wasserkraftwerken verwendet wird.

Bei der Stromerzeugung befindet sich in der Regel ein Wasserreservoir in einer gewissen Höhe über der Pelton-Turbine.Das Wasser fließt dann durch den Spritstock zu spezialisierten Düsen, die Druckwasser in die Turbine bringenUm Druckunregelmäßigkeiten zu verhindern, ist der Druckstock mit einem Überspannungsbehälter ausgestattet, der plötzliche Wasserschwankungen absorbiert, die den Druck verändern könnten.Im Gegensatz zu anderen Arten von ReaktionsturbinenDies bedeutet einfach, dass Wasser, anstatt sich durch eine Reaktionskraft zu bewegen, einen Impuls auf die Turbine erzeugt, um sie in Bewegung zu bringen.

1- Düse und Strömungsregelung (Speer)

Die Düse wird verwendet, um die kinetische Energie des Wassers zu erhöhen, das die am Läufer befestigten Eimer oder Flächen treffen wird.

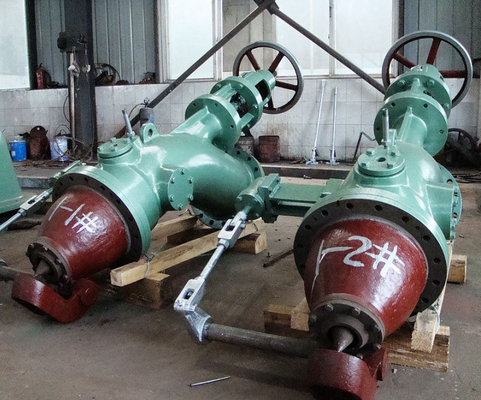

Die Wassermenge, die auf die Eimer trifft, wird durch einen Speer gesteuert.Der Speer ist in der Düse installiert und regelt den Wasserfluss, der auf die Flächen des Läufers schlägtEine Düse mit Speer ist in der nachstehenden Abbildung dargestellt.

Der Speer ist eine im Düsen befindliche kegelförmige Nadel, die mit einem Handrad oder automatisch in axaler Richtung betätigt wird.

Wenn der Speer rückwärts bewegt wird, steigt die Wassermenge, und wenn er nach vorne gedrückt wird, sinkt die Wassermenge.

2Runner und Eimer.

Der Läufer mit den Eimern ist in der nachstehenden Abbildung dargestellt.

Ein Laufwerk ist ein rotierender Teil der Turbine, eine kreisförmige Scheibe, an deren Peripherie mehrere gleichmäßig verteilte Eimer befestigt sind.

Die Eimer bestehen aus zwei halbkugelhaften Schüsseln, die miteinander verbunden sind.

Der Splitter spaltet den Wasserstrahl, der die Eimer trifft, in zwei gleiche Teile und der Wasserstrahl kommt am äußeren Rand des Eimers heraus.

Die Eimer sind so konstruiert, daß der Wasserstrahl die Eimer schlägt und durch 160° bis 170° abgelehnt wird.

Die Eimer der Pelton-Turbine bestehen aus Gusseisen, Gusseisen, Bronze oder Edelstahl.

3Gehäuse:

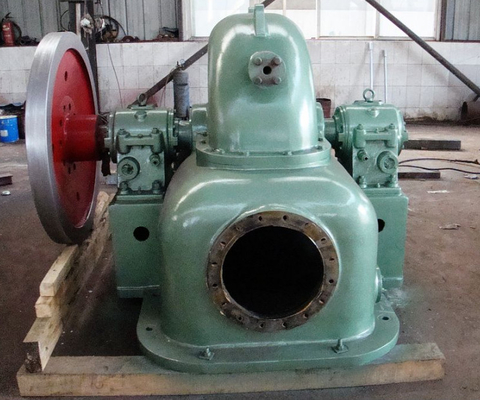

Die Pelton-Turbine mit dem Gehäuse wird in der nachstehenden Abbildung dargestellt.

4- Ich breche den Jet.

Wenn der Wasserstrahl vollständig geschlossen wird, indem man den Speer nach vorne drückt, wird die Menge an Wasser, die den Läufer trifft, null.Aber trotzdem bewegt sich der Läufer aufgrund der Trägheit des Läufers..

Spezifikation

Warum haben Sie uns gewählt?

1- Mehr als 20 Jahre Erfahrung in der Industrie, Installation und Inbetriebnahme von mehr als 150 Geräten pro Jahr

2- Geben Sie einen vollständigen Vorschlag für eine Wasserkraftanlage von Wasser bis Draht

3- umfangreiche Erfahrung in der Umsetzung ausländischer Kraftwerksprojekte wie Frankreich, Japan, USA, Südafrika, Sri Lanka, Iran, Südostasien

4. Konstruktion und Herstellung eines Wasserkraftgenerators mit Spannung 400 V,6.3KV. Leistung größer als 1000kw bei 400V

Häufig gestellte Fragen

1Sind Sie ein Handelsunternehmen oder eine Fabrikation?

Wir sind ein Hydroturbinengenerator mit mehr als 20 Jahren Erfahrung. Unsere Fabrik befindet sich im Sichuan.Besuchen Sie unsere Fabrik, dann wissen Sie mehr über uns..

2Welche Wasserturbine sollte ich wählen?

Wir müssen wissen, Wasserkopf, Durchflussrate, Spannungsniveau, Frequenz, On-Grid oder Off-Grid laufen, Automatisierungsniveau von Ihnen, um die Lösung auszuarbeiten

3Kannst du das EPC für das Wasserkraftwerk machen?

Ja, wir können die Ausrüstung entwerfen, produzieren und installieren, wir schicken Techniker und Arbeiter, um die Ausrüstung zu installieren.
