750 kW Pelton Mikro-Wasserkraftwerk 90m Wasserkopf 94% Wirksamkeit

750 kW Wasserkraftgenerator Mikrowasser Hydro Pelton Turbine Wasserkopf 90m

Ich...Einführung Hhydraulische Pelton-Turbine

Die Schlag-Hydraulikturbine ist eine Art hydraulischer Primärantrieb, dessen Arbeitsstrahl-Zentrumstrecke an den Läufer-Spitzkreis anfängt, und die Läuferblätter bestehen aus einer Reihe von doppelten schüsselförmigen Eimern.Gemäß der Anordnung der Hauptwelle, ist es in zwei Arten von horizontalen und vertikalen Wellen unterteilt, unabhängig davon, welche Art von Läufer immer in der Atmosphäre liegt.Diese Art von Turbine eignet sich für Wasserkraftwerke mit hohem Stromverbrauch und kleinem Stromfluss.

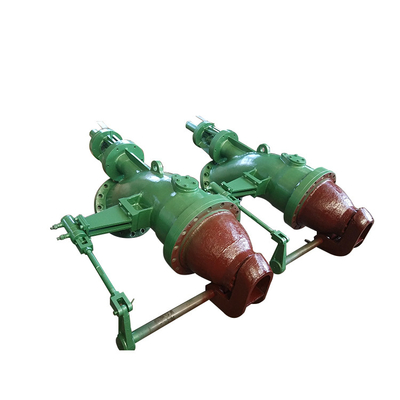

1- Düse und Strömungsregelung (Speer)
Die Düse wird verwendet, um die kinetische Energie des Wassers zu erhöhen, das die auf den Läufer befestigten Eimer oder Vans treffen wird.
Die Wassermenge, die auf die Eimer trifft, wird durch einen Speer gesteuert, der in der Düse installiert ist und den Wasserfluss regelt, der auf die Schläuche des Läufers trifft.Eine Düse mit Speer ist in der nachstehenden Abbildung dargestellt.

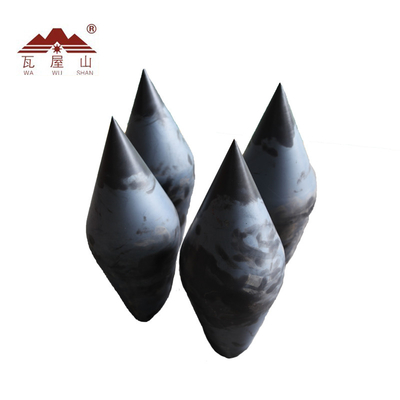

Der Speer ist eine im Düsen befindliche kegelförmige Nadel, die mit einem Handrad oder automatisch in axialer Richtung betrieben wird.
Wenn der Speer rückwärts bewegt wird, steigt die Wassermenge, und wenn er nach vorne gedrückt wird, sinkt die Wassermenge.

2Runner und Eimer.
Ein Laufwerk ist ein rotierender Teil der Turbine, eine kreisförmige Scheibe, an deren Peripherie mehrere gleichmäßig verteilte Eimer befestigt sind.
Die Eimer bestehen aus zwei halbkugelhaften Schüsseln, die miteinander verbunden sind.
Der Splitter spaltet den Wasserstrahl, der die Eimer trifft, in zwei gleiche Teile und der Wasserstrahl kommt am äußeren Rand des Eimers heraus.
Die Eimer sind so konstruiert, daß der Wasserstrahl die Eimer schlägt und durch 160° bis 170° abgelehnt wird.
Die Eimer der Pelton-Turbine bestehen aus Gusseisen, Gusseisen, Bronze oder Edelstahl.

3Gehäuse
Es verhindert, daß das Wasser spritzt, hilft, das Wasser in die Strecke zu entladen und dient auch als Schutz im Falle eines Unfalls.
Für die Herstellung des Gehäuses des 1000kw-Pelton-Wasserkraftanlagengenerators werden Gusseisen- oder Stahlplatten verwendet.

4- Ich breche den Jet.
Wenn der Wasserstrahl vollständig geschlossen wird, indem man den Speer nach vorne drückt, wird die Menge an Wasser, die den Läufer trifft, null.Aber trotzdem bewegt sich der Läufer aufgrund der Trägheit des Läufers..
Um den Läufer in kürzester Zeit zu stoppen, ist eine kleine Düse vorhanden, die den Wasserstrahl an der Rückseite der Flaschen lenkt.Dieser Wasserstrahl, der verwendet wird, um den Turbinenläufer zu stoppen, nennt man Breaking Jet.

Übersicht

1, Drehrichtung, wenn man sie vom Ende der Turbine aus betrachtet.
2, Anzahl der Düsen Z=2
3, Schließzeit der Düse = 20 bis 30 Sekunden
4, Reaktionszeit des Deflektors = 3S bis 5S
5Runner.
(1) Material 0Cr13Ni5Mo;
(2) Nummer des Eimer 18
(3) Verarbeitungsverfahren in Blockguss + Bearbeitung + Polieren
6, Hauptschacht
(1) Material 20SiMn-Teilwelle mit Generator
7, Klammer
(1) Typ Geschweißte Teile
(2) Material Q235
8, Düse
(1) Typ des hydraulischen Druckbetriebs
(2) Material 02Cr13;
(3) Nummer 2

Spezifikation

Warum haben Sie uns gewählt?

1- Mehr als 20 Jahre Erfahrung in der Industrie, Installation und Inbetriebnahme von mehr als 150 Geräten pro Jahr

2- Geben Sie einen vollständigen Vorschlag für eine Wasserkraftanlage von Wasser bis Draht

3- umfangreiche Erfahrung in der Umsetzung ausländischer Kraftwerksprojekte wie Frankreich, Japan, USA, Südafrika, Sri Lanka, Iran, Südostasien

4. Konstruktion und Herstellung eines Wasserkraftgenerators mit Spannung 400 V,6.3KV. Leistung größer als 1000kw bei 400V

Häufig gestellte Fragen

1Sind Sie ein Handelsunternehmen oder eine Fabrikation?

Wir sind ein Hydroturbinengenerator mit mehr als 20 Jahren Erfahrung. Unsere Fabrik befindet sich im Sichuan.Besuchen Sie unsere Fabrik, dann wissen Sie mehr über uns..

2Welche Wasserturbine sollte ich wählen?

Wir müssen wissen, Wasserkopf, Durchflussrate, Spannungsniveau, Frequenz, On-Grid oder Off-Grid laufen, Automatisierungsniveau von Ihnen, um die Lösung auszuarbeiten

3Kannst du das EPC für das Wasserkraftwerk machen?

Ja, wir können die Ausrüstung entwerfen, produzieren und installieren, wir schicken Techniker und Arbeiter, um die Ausrüstung zu installieren.

Hongya Power Generating Equipment To Utilities Limited wurde im Mai 2003 als professioneller Hersteller von Wasserturbinengeneratoren gegründet.Die Firma befindet sich an einem großartigen Ort, umgeben von Mount WaWu und Emei.Die Gesamtfläche des Unternehmens beträgt etwa 70000 Quadratmeter, der Bauteil 35000 Quadratmeter.,wobei der FuE-Teil 25% beträgt.

Wir haben mehr als 100 Maschinen für den Fertigungsprozess einschließlich Verarbeitungsmaschine und Testmaschine.Synchrongenerator, Drehzahlregler, Bürstenloser Exzitator, Hydraulik-Hardware usw. mit einem Turbinengenerator mit einer Kapazität unter 20 MW.

Das Unternehmen erhält 11 Patente und viele Auszeichnungen von der offiziellen Behörde, wir erhalten auch das Zertifikat von QMS ISO9001 (2008).Unsere Firma hat eine gute technische und Entwicklungszusammenarbeit mit der Universität Sichuan., Xihua Universität und Sichuan Provinz Maschine F & E Forschung. Wir sind Subunternehmer einiger berühmter Wasserturbine Generator Hersteller wie DEC: Chongqing Wasserturbine Works co., LTD, etc.

Wir erhalten gute technische Unterstützung von der Universität und dem Auftragnehmer, die uns zu einem besseren Hersteller mit starken technologischen Fähigkeiten und reichen Projekterfahrungen machen.

Bisher bietet HPGE eine umfassende Palette von Lösungen für Wasserkraftwerke an, die den gesamten Leistungsumfang abdecken, einschließlich: Berater für kleine Wasserkraftprojekte; Studien zum Standortmanagement;Ausrüstungskonstruktion■ Herstellung von Wasserkraftanlagen; Projektmanagement; Installationsleitlinien; Inbetriebnahme und Betriebsbeginn; Betriebsleitlinien; Wartung von Wasserkraftanlagen.

Die Produkte von HPGE werden in ganz China weit verbreitet, wir kooperieren mit mehr als 300 Wasserkraftwerken mit mehr als 600 Turbinengeneratoren, einschließlich Francis Turbinengeneratoren,Turbinengeneratorensatz, Pelton-Turbinen-Generator-Satz, Kaplan-Turbinen-Generator-Satz, Bereiche, die mehr als 20 Provinzen Chinas und auch internationale Märkte wie Russland, Weißrussland, Türkei, Albanien, Vietnam, Indonesien,Nepali, Laos, Sri Lanka, Kuba und Brasilien usw.
