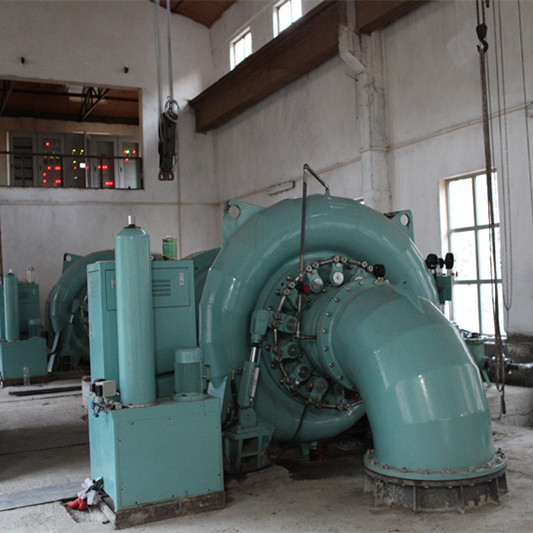

Stations-Wassersäule 1450kw Francis Turbine Generator For Hydro Energie-70m

Kraftwerk-Wassersäule 1450kw Francis Turbina Generator For Hydro 70m

rief Einleitung der Turbinenstruktur und der Hauptkomponente

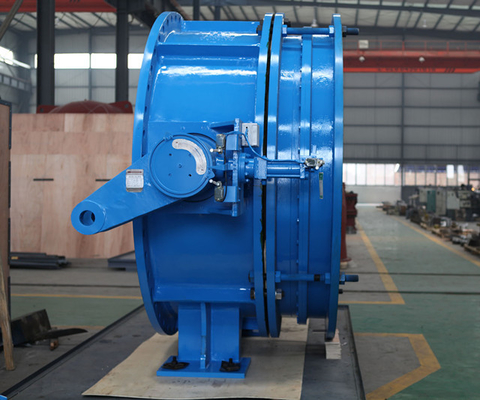

Teil des Einlasses 1.Water

Der Wassereinlassteil besteht aus Ventil. Das Ventil wird benutzt, um die Einheit im statischen Wasser zu schließen, wenn Bedarfshalt, es auch benutzt wird, um die Einheit zu schließen und den Wasserstrom im dynamischen Wasser zu schneiden, wenn die Einheit im Notfall ist und Turbinenverteiler aufgliedern.

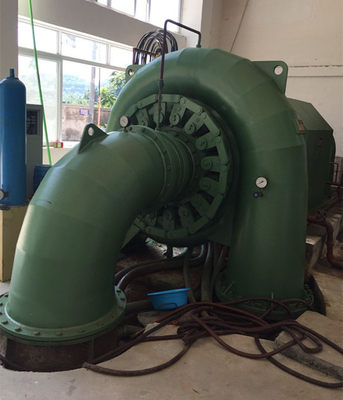

Fall 2.Spiral

Gewundener Fall schweißt das Teil, ausgerüstet mit örtlich festgelegter Leitschaufel in ihm. Gewundener Fall lässt das Wasser Zahl des Strudels des Wasserstrom- und Führerwassers werden, zum in Leitschaufelapparat und -läufer entlang Umfang regelmäßig zu fließen. Er wird mit einer Luft ausgerüstet, Ventil auf die Oberseite des Spiralenfalles zur Abluft zu entlasten, wenn man zuerst Wasser füllt.

Verteiler 3.Turbine

Es besteht Leitschaufel, Leitschaufelhebel, Wellenärmel, vorderer Abdeckung, Rückendeckel, aus etc. Es kann Zahl von Strudeln des Wasserstroms bilden oder ändern, um Turbinenentladung entsprechend Veränderung der Last zu justieren. Es ist auch an normales und Notabschaltung gewöhnt. Der Leitschaufelwellenärmel hat O-Ring für das Versiegeln. Der Verstellring wird durch Stahlplatte als Ganzes geschweißt. Kreisführungsleiste und Verdrahtenplatte mit Schmierleistung sind auf der Grundfläche des Verstellrings. Der Verstellring hat genügend Stärke und Starrheit, tritt nicht das übermäßige Verbiegen passend, Druck des Servomotors aus dem Gleichgewicht zu bringen auf. Gegengewicht ist auf Gegengewichtunterstützung. Falls der Servomotor in der Störung ist, schließt Gegengewicht die Leitschaufel durch Aktion der Schwerkraft.

4.Runner

Läufer ist das Herz der Turbine, zum der Wasserkraft zur mechanischen Energie zu ändern. Er casted und als Ganzes geschweißt, wird Krone, Band und Blatt vom Edelstahl ZG06Cr13Ni4Mo hergestellt, der fehlerlose Leistung der Antihohlraumbildung hat, rostfest und schweißbar. Nach der maschinellen Bearbeitung der Läufer ist abhängig von der statischen Balance, die prüft. Löcher auf Läuferkrone können den Druck verringern, der auf Läufer durch das Wasser angewendet wird.

5.Draft Rohrleitung

EntwurfsRohrleitung besteht aus Entwurfsrohrellbogen und Entwurfsrohrkegel, führen den Wasserstrom in unteren Strom, ausnutzen die mögliche Energie des Wasserstroms an der Ansaughöhe, aufbereiten bedeutende kinetische Energie des Flusses am Läuferausgang durch seine Diffusion. Aller Verbindungsflansch wird, untergetauchte Tiefe des Entwurfsrohrs ist nicht kleiner als 30cm versiegelt, zum der Luft in Entwurfsrohr zu verhindern.

Messgerät 6.Pressure und Vakuummessgerät

Manometer ist auf gewundenem Argument für das Beobachten des Drucks im Spiralenfall.

Vakuummessgerät ist- auf Entwurfsrohrellbogen für das Beobachten des Grads des Vakuums. Ventile werden auf Manometer- und Vakuummessgerätrohrleitung für Abschluss und die Rohrleitung zu öffnen ausgerüstet.
