Mikroturbinen-Generator-Erregung des wasser-1000kw für Mini-Leistungsfähigkeit HPP 60hz 95%

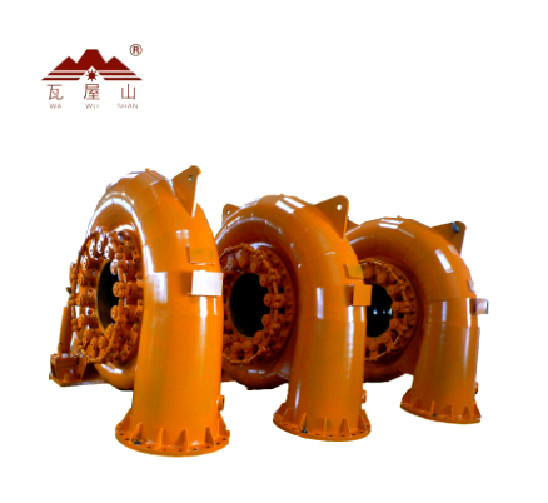

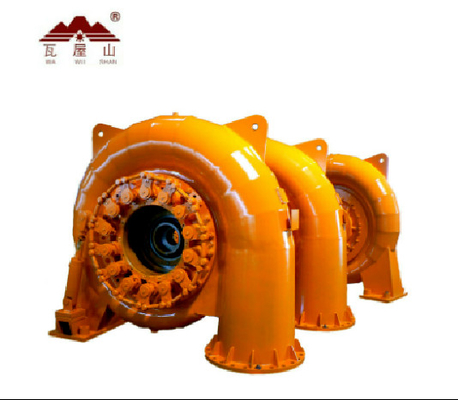

Wassergenerator Wasserturbine 60Hz 1000kw Francis Mikro- für Mini-hpp

Kurze Einleitung der Turbinenstruktur und der Hauptkomponente

1. Wassereinlassteile
Das Wassereinlassteil wird aus elektrischem Schieber Z941H-10C-700 und Dehnfuge φ700 verfasst. Schieber werden benutzt, um die Einheit im ruhigen Wasser zu schließen, wenn eine Abschaltung angefordert wird, und werden auch benutzt, um die Einheit zu schließen und den Fluss in dynamisches Wasser im Falle des Einheitsnotfalls und des Turbinenverteilerausfalls abzuschneiden. Das teleskopische Gelenk wird benutzt, um Installationsfehler zu entschädigen und ist für Zerlegung während der Wartung bequem. Das Abflussventil befindet sich an der Unterseite der Dehnfuge.
2. Spirale
Die Spirale ist ein geworfenes Schweißstück mit örtlich festgelegten Leitschaufeln nach innen. Die Spirale sollte das Wasser machen werden die Turbulenzzahl des Wasserstroms und führen das Wasser, um in das Leitschaufelgerät und in den Läufer entlang den Umfang regelmäßig zu fließen. Sie hat einen Ableiter an der Spitze der Spirale, zum der Luft heraus während der Anfangsfüllung zu lassen.
3. Turbo-Verteiler
Es wird aus Leitschaufel, Leitschaufelstange, Wellenärmel, vordere Abdeckung, hintere Abdeckung und so weiter verfasst. Es kann die Turbulenzzahl des Wasserstroms bilden oder ändern, um den Fluss der Turbine entsprechend der Änderung der Last zu justieren. Es wird auch für normales und Notabschaltungen verwendet. Die Form, die Größe, die Anzahl und die Position von den 12 Leitschaufeln sind denen der anerkannten vorbildlichen Turbine ähnlich und werden garantieren, dass der Wasserstrom Erschütterung nicht während der Operation verursacht. Der Durchmesser des Leitschaufelabstandkreises ist 720mm. Die Leitschaufel hat hydraulische Drehmomentleistung mit selbstschließend Tendenz im Bereich von der vollständigen Öffnung nah an zur Nullastöffnung. Es sollte einen bestimmten Rand für die maximale Öffnung der Leitschaufel geben. Jede Leitschaufel wird mit einem Endblock ausgerüstet, der die Leitschaufel steuern kann, um innerhalb eines bestimmten Bereiches zu schwingen, und wenn der Scherbolzen bricht, er nicht mit anderen Leitschaufeln zusammenstößt. Die Leitschaufeln werden von ZG06Cr13Ni4Mo hergestellt und sollten austauschbar sein. Jede Leitschaufel ist Präzision maschinell bearbeitet; die Fahrleitung von angrenzenden Leitschaufeln sollte abgeschlossen werden, um zu garantieren, dass alle Leitschaufeln im vollen Kontakt im geschlossenen Zustand sind, zum des Wasserdurchsickerns zu verringern. Die Lager der Leitschaufelwelle und der Verteilerwelle sind selbstschmierende Gleitlager; die Lagerbuchse wird vom Stahl-unterstützten Verbundwerkstoff hergestellt. Benutzen Sie die SchaufelstammEndstöpsel und die Bolzen, um die Position jeder Schaufel zu den Abdeckungen Vorder- und Rückseite zu justieren und beizubehalten. Eine Robbe ist auf der oberen Schaufelwelle, um Fluss abzustellen. Der ganze Verstellring wird durch Stahlplatte geschweißt. Geschmierte Kreisführer und Verteiler sind auf der Unterseite des Verstellrings. Der Verstellring hat genügende Stärke und die Steifheit, zum übermäßig wegen des unausgeglichenen Druckes des Servomotors nicht zu verbiegen.
4. Läufer
Der Läufer wird integral geworfen und geschweißt, und die Krone, der Gurt und die Blätter werden von ZG06Cr13Ni4Mo-Edelstahl hergestellt, der guten Hohlraumbildungswiderstand, Korrosionsbeständigkeit und Schweißbarkeit hat. Die Form jedes Läuferblattes sollte in Übereinstimmung mit GB/T 10969" verarbeitet werden Code für Wasserkanalkomponenten von Wasserturbinen“. Die Läufer sind geschweißt und entsprechend speziellen Spezifikationen wärmebehandelt, und nicht--destruktiv geprüft entsprechend relevanten Standards. Nach der maschinellen Bearbeitung die Läufer werden statisch balanciert. Stellen Sie 10 Löcher Φ24 auf die Oberseite des Läufers ein, um den Druck zu verringern, der durch das Wasser auf dem Läufer ausgeübt wird.
5. Spindelservice-Dichtung
Die Spindelservice-Dichtung ist eine verpackende Komponente, die auf der Spindel durch die vordere Abdeckung gelegen ist. Wartungs-Dichtung fest, reibungshemmend, einfach, einfach zu beobachten, instandzuhalten und zu ersetzen. Ein Edelstahlabnutzungsring wird lokalisiert, wo die Spindel mit der Verpackung in Verbindung tritt. Die Verpackung wird von verstärktem PTFE gemacht, das reibungshemmend und rostfest ist.
6. Spindelteil
Es wird aus Hauptwelle, Schwungrad und so weiter verfasst. Diese Art des hydroelektrischen Erzeugungssatzes nimmt eine Vierpunktstruktur an. Die Hauptwelle wird vom Baustahl des hochwertigen Kohlenstoffs 45# hergestellt. Das scheibenartige geworfene Schwungrad stabilisiert die Einheit während der Anpassung. Schließen Sie die Hauptwelle und den Läufer mit einem flachen Schlüssel an, um die Austauschbarkeit zu treffen. Die Turbine und der Generator werden durch eine Frühlingskoppelung für einfache Installation angeschlossen.
7. EntwurfsRohrleitung
Die EntwurfsRohrleitung wird aus dem Verbindungsrohr des Lufteinlaufs, der Entwurfsrohrellbogen verfasst und der Entwurfsrohrkegel, der den Wasserstrom in das abwärts gerichtete führt, verwendet die mögliche Energie des Wasserstroms an der Ansaughöhe und stellt die kinetische hauptsächlichenergie des Wasserstroms am Ausgang des Läufers durch seine Diffusion wieder her. Alle Verbindungsflansche werden versiegelt, und die Eintauchtiefe des Entwurfsrohrs ist nicht kleiner als 30cm, zu verhindern, dass der Luft das Entwurfsrohr kommt. Aufnahmengerät: Spritzen Sie natürliche Luft in den untereren Teil des Läufers durch die Spitze des Entwurfsrohrs ein, um die stabile Operation der Dampfturbine sicherzustellen, wenn die Leitschaufel teilweise geöffnet ist.
8. Lager
Das vordere Lager ist ein gestoßenes RadialGleitlager, das die Radial- und axialen Lasten tragen kann. Die gestoßene Diskette dreht sich und die Öldurchläufe durch die Ölplatte, die dann das Abkühlen und Schmierung für die tragenden Auflagen und die Druckstücke zur Verfügung stellt. Die Kühlvorrichtung befindet sich an der Unterseite des Lagers.

FAQ

Q1, welche Turbine sollte ich wählen?

Sagen Sie mir der Wassersäule bitte, Strömungsgeschwindigkeit, Frequenz, Gesamtleistung Sie Bedarf

, Spannung, auf Gitter oder weg vom Netzbetrieb, schlagen wir eine Lösung vor.

Q2, kann Ihre Fabrik zur Verfügung stellen die ganze Ausrüstung für Wasserkraftgeneration?

Ja können wir Sie mit Turbinen, Hydro-generatoren, Druckreglern, Turbinenrädern, Bedienfeldern, Transformatoren, Überwachungsanlagen und mehr versehen.

Q3, können Sie EPC für ein Wasserkraftwerk tun?

Ja können wir SCHLÜSSELFERTIGES zur Verfügung stellen und EPC-Services einschließlich Maß, Entwurf, Herstellung, Bau, Herstellung, die Beauftragung, Inspektion, Wartungsläuferersatz und -erneuerung/Verbesserung/Verbesserung/Reparatur/Erneuerung von Turbinen/von Generatoren einschließlich Lager, Robben für Teile und Schlüsselkomponenten, senden wir Techniker und Arbeitskräfte, um Ausrüstung zu installieren.

Q4, ist Ihre Firma eine Handelsgesellschaft oder ein Hersteller?

Wir sind ein Hersteller von Wasserturbinegeneratoren und begannen, den Weltmarkt im Jahre 2013 zu fördern. Unsere Fabrik ist in Sichuan, in dem Chinas Wasserwirtschaft und Wasserkraft sich entwickelt ist. Willkommen, zum unserer Fabrik in China zu besichtigen.

Q5, was ist ein annehmbares MOQ?

Für dieses Produkt ist unser annehmbares MOQ 1 eingestellt.

Q6, wie lang ist die Lieferfrist?

Lieferzeiten reichen von 15 Tagen bis zu 6 Monaten abhängig von dem Modell, das Sie kaufen.

Q7, tut Ihre Firma haben seine eigene unabhängige offizielle Website?

Selbstverständlich und wir kann mehr Informationen über unsere Firma und Produkte auf unserer offiziellen Website sehen.
