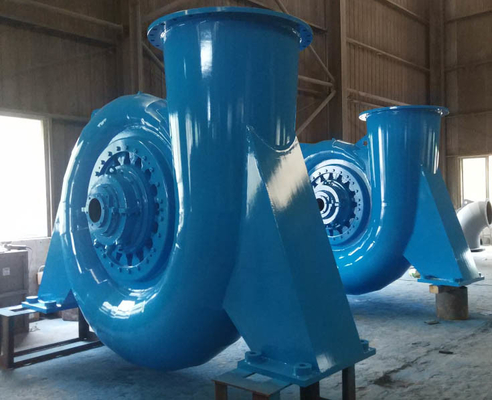

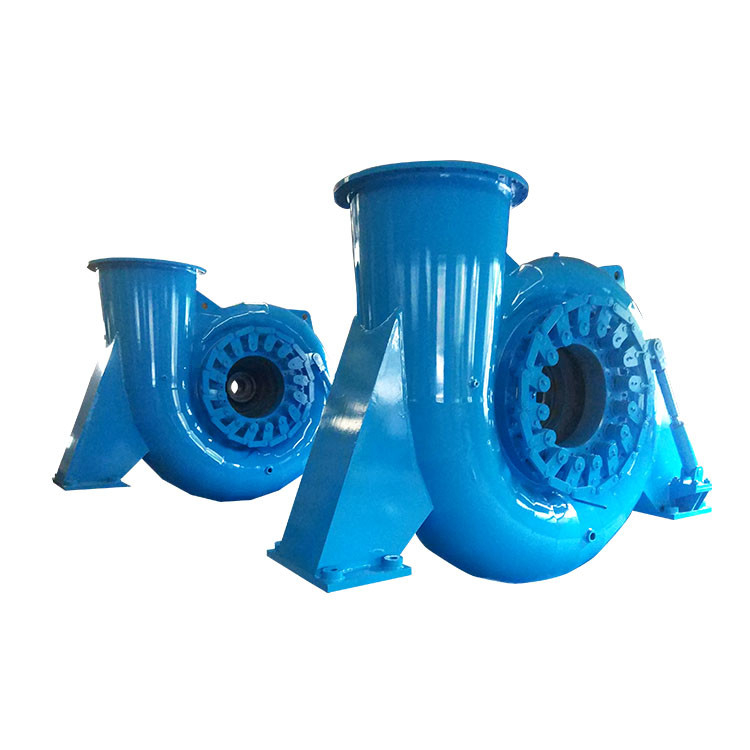

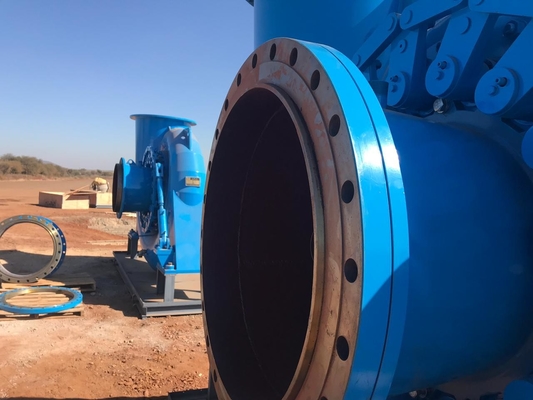

1200 kW Francis-Turbine für Wasserkraftwerk

Übersicht

Die Francis-Turbine füllt eine große Lücke zwischen Pelton- und Kaplan-Turbinen und ist weit verbreitet. Sie arbeiten in einem Wasserkopf von 10 bis 600 Metern und werden hauptsächlich zur Stromerzeugung eingesetzt. Ihre Leistung kann aus dem Wasserkopf und der Durchflussrate berechnet werden und liegt typischerweise zwischen 10 und mehr als 700 Megawatt. Einer der deutlichen Vorteile der Francis-Turbine gegenüber anderen Wasserturbinen ist, dass sie auch als Wasserpumpe eingesetzt werden kann. Dies macht sie ideal für Pumpspeichersysteme.

1. Wassereinlassteile

Die Wassereinlassteile bestehen aus Verbindungsrohr, Turbineneinlassventil und Dehnungsfuge. Das Turbineneinlassventil dient dazu, die Einheit bei Bedarf im stehenden Wasser zu schließen, es dient auch dazu, die Einheit zu schließen und den Wasserfluss im dynamischen Wasser zu unterbrechen, wenn sich die Einheit im Notfall befindet und der Turbinenverteiler ausfällt. Die Dehnungsfuge dient zum Ausgleich von Installationsfehlern und zur Erleichterung der Wartung. Das Wasserablassventil befindet sich am Boden. Ein Ende des Verbindungsrohrs ist mit dem Turbineneinlassventil verbunden; ein anderes Ende ist mit dem Rohr des Kraftwerks verbunden (vor Ort verschweißt).

2. Spiralkammer

Die Spiralkammer ist ein Schweißteil, das mit feststehenden Leitschaufeln ausgestattet ist. Die Spiralkammer soll das Wasser in eine Anzahl von Wirbeln des Wasserflusses bringen und das Wasser regelmäßig in das Leitschaufelgerät und das Laufrad entlang des Umfangs leiten. Sie ist mit einem Entlüftungsventil auf der Oberseite der Spiralkammer ausgestattet, um die Luft beim anfänglichen Befüllen mit Wasser abzulassen.

3. Turbinenverteiler

Er besteht aus Leitschaufel, Leitschaufelhebel, Wellenhülse, Frontdeckel, Rückdeckel usw. Er kann die Anzahl der Wirbel des Wasserflusses bilden oder verändern, um den Turbinendurchsatz entsprechend der Laständerung anzupassen. Er wird auch zum normalen und Not-Aus verwendet. Die Form, die Abmessungen, die Menge und die Position der 16 Leitschaufeln ähneln der akzeptierten Modellturbine und müssen sicherstellen, dass der Wasserfluss während des Betriebs keine Vibrationen verursacht. Der Durchmesser des Teilkreises der Leitschaufel beträgt 860 mm. Die Leitschaufel hat die hydraulische Drehmomentleistung des Selbstschließens im Bereich von voller Öffnung bis fast Leerlauföffnung. Die maximale Öffnung der Leitschaufel muss einen gewissen Spielraum haben. Für jede Leitschaufel ist ein Anschlagblock vorgesehen, die Leitschaufel kann in einem bestimmten Bereich geschwenkt werden und kollidiert nicht mit anderen Leitschaufeln, wenn der Scherbolzen gebrochen ist und die Reibvorrichtung zwischen Leitschaufel und Leitschaufelhebel außer Betrieb ist. Die Leitschaufel besteht aus ZG230-450, sie müssen austauschbar sein. Jede Leitschaufel ist präzise bearbeitet; die Kontaktlinie der benachbarten Leitschaufeln muss fertiggestellt werden, um einen perfekten Kontakt aller Leitschaufeln im geschlossenen Zustand zu gewährleisten, um Wasserlecks zu reduzieren. Die Lager für die Leitschaufelwelle und die Verteilerwelle sind selbstschmierende Gleitlager; der Lagerschuh verwendet Stahlrücken-Verbundmaterial. Verwenden Sie die Endkappe und die Schraube des Leitschaufelhebels, um die Position jeder Leitschaufel am Frontdeckel und am Rückdeckel einzustellen und beizubehalten. Die Abdichtung befindet sich auf der oberen Leitschaufelwelle, um den Fluss zu unterbrechen. Der Steuerring besteht aus Stahlguss als Ganzes. Die kreisförmige Verdrahtungsplatte befindet sich am äußeren Umfang des Steuerrings. Der Steuerring hat genügend Festigkeit und Steifigkeit, es treten keine übermäßigen Biegungen aufgrund von Unwuchtspannungen des Servomotors auf.

4. Laufrad

Das Laufrad ist das Herzstück der Turbine; es kann Wasserenergie in mechanische Energie umwandeln. Das Laufrad ist als Ganzes verschweißt, Krone, Band und Schaufel bestehen aus Edelstahl ZG0Cr13Ni4Mo, der perfekte Eigenschaften in Bezug auf Anti-Kavitation, Korrosionsschutz und Schweißbarkeit aufweist. Krone und Band verwenden eine Spaltabdichtung, um Wasserlecks zu reduzieren. Die Form jeder Laufradschaufel muss gemäß der Norm GB/T 10969 „Spezifikationen für Wasserwegkomponenten von Wasserturbinen“ bearbeitet werden. Das Laufrad wird gemäß einer speziellen Spezifikation geschweißt und wärmebehandelt und einer zerstörungsfreien Prüfung gemäß der ASME-Norm unterzogen. Das Laufrad wird nach der Bearbeitung einer statischen Auswuchtung unterzogen. Sechzehn φ22-Löcher befinden sich auf der Laufradkrone, um den Druck, der vom Wasser auf das Laufrad ausgeübt wird, zu reduzieren.

Spezifikation

Warum uns wählen?

1. Mehr als 20 Jahre Branchenerfahrung, Installation und Inbetriebnahme von mehr als 150 Geräten pro Jahr

2. Bereitstellung eines vollständigen Vorschlags für Wasserkraftwerke von Wasser bis Draht

3. Umfangreiche Erfahrung in der Umsetzung von ausländischen Kraftwerksprojekten wie Frankreich, Japan, USA, Südafrika, Sri Lanka, Iran, Südostasien

4. Design und Herstellung von Wasserkraftgeneratoren mit einer Spannung von 400 V, 6,3 kV. Kapazität über 1000 kW mit 400 V

FAQ

1. Sind Sie ein Handelsunternehmen oder ein Hersteller?

Wir sind ein Hersteller von Wasserturbinengeneratoren mit über 20 Jahren Erfahrung. Unsere Fabrik befindet sich in Sichuan. Sie benötigen 2 Stunden Fahrt nach Ihrer Ankunft am Flughafen Shuangliu. Besuchen Sie unsere Fabrik, um mehr über uns zu erfahren.

2. Welche Art von Wasserturbine soll ich wählen?

Wir müssen Wasserkopf, Durchflussrate, Spannungspegel, Frequenz, Netz- oder Inselbetrieb, Automatisierungsgrad von Ihnen kennen, um die Lösung zu erarbeiten

3: Können Sie das EPC für das Wasserkraftwerk durchführen?

Ja, wir können die Ausrüstung entwerfen, herstellen und installieren, wir werden Technologen und Arbeiter entsenden, um die Ausrüstung zu installieren.
