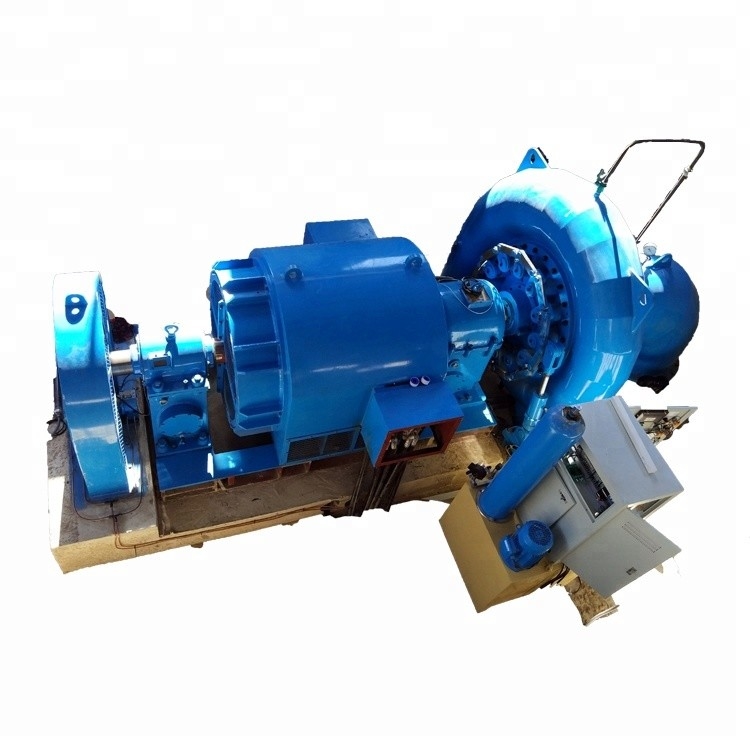

Wassersäule-variabler Druck 900kw Francis Hydro Turbine 50m

Wasserturbine-Wasserturbine 900kw Francis und Mikro- hydro- Generator 60Hz für Mini-hpp

Francis-Turbine nannte auch Mischflussturbine und variable Druckturbine, ist in den Wasserkraftanlagen mit dem niedrigem, Mitte- und Hochwasserkopf weitverbreitet, der vorwärts von 25m bis 550m allgemein 15 bis 300m reicht. Sie hat Vorteile wie: Arbeiten stabil, Strukturvertrag. Der meiste Import von allen, die Francis-Wasserturbine, die wir herstellten, würde mit hoher Leistungsfähigkeit von ungefähr 92% bis 94,5% funktionieren.

Francis-Turbinen sind bestimmt möglicherweise für eine breite Palette von Köpfen und von Flüssen. Dieses, zusammen mit ihrer hohen Leistungsfähigkeit, hat sie die weitverbreitetste Turbine in der Welt hergestellt. Im Gegensatz zu der Peltonturbine funktioniert die Francis-Turbine an seinem Besten, das vollständig jederzeit mit Wasser gefüllt wird. Die Turbine und der Ausgangkanal sind möglicherweise gesetztes niedrigeres als der See oder der Meeresspiegel draußen und die Tendenz für Hohlraumbildung verringern.

Hongya-Energie-Erzeugungs-Ausrüstung zu den begrenzten Dienstprogrammen, wird im Mai 2003 als Berufshersteller des mini hydraulischen Generatorgeneratorsatzes gegründet. Das Gesamtfirmenland ist- ungefähr 70000 Quadratmeter, Bauteil 35000 Quadratmeter. Der Angestellte ist ungefähr 200 Arbeitskräfte, die das R&D-Teil 25% ist.

Wir können Hersteller Francis-Turbine, Peltonturbine, turgo Turbine, Kaplan-Turbine, Synchrongenerator, Drehzahlregler, schwanzloses excitor, hydraulische Hardware usw. mit der Einheitsturbinen-Generatorsatzkapazität unter 20MW.

Bis jetzt, HPGE-Angebot eine umfassende Strecke der Wasserkraftwerklösungen, die den gesamten Bereich des Services einschließlich umfassen Sie: Kleiner Wasserkraftprojektberater; Standortmanagementstudien; Ausrüstung Entwurf; Hydroelektrische Ausrüstung Fertigung; Projektleiter; Installationsanleitung; Kommissions- und Anfangsoperation; Operationsanleitung; Hydroelektrische Ausrüstungspflege.

Produkte von HPGE sind in ganz herum China, wir zusammenarbeiten mit mehr als 300 Wasserkraftkraftwerken mit mehr als 600 Turbinengeneratorsätzen, einschließlich Francis-Turbinengeneratorsatz, turgo Turbinengeneratorsatz, Peltonturbinegeneratorsatz, Kaplan-Turbinengeneratorsatz, die Bereiche weitverbreitet, die mehr als 20 Provinzen von China und auch von Weltmärkten wie Russland, Weißrussland, Türkei, Albanien, Vietnam Indonesien, Nepal, Laos, Sri Lanka, Kuba und Brasilien etc. bedecken.

Kurze Einleitung der Turbinenstruktur und der Hauptkomponente

1. Wassereinlassteile

Die Wassereinlassteile bestehen aus Z941H-10C-700 motorisierten Schieber und Dehnfuge φ700. Schieber wird benutzt, um die Einheit im statischen Wasser zu schließen, wenn Bedarfshalt, es auch benutzt wird, um die Einheit zu schließen und den Wasserstrom im dynamischen Wasser zu schneiden, wenn die Einheit im Notfall ist und Turbinenverteiler aufgliedern. Dehnfuge wird für Installationsfehlerausgleich und bequem für wann, Wartung abzubauen benutzt. Ein Abflussventil befindet sich an der Unterseite der Dehnfuge.

2. Gewundener Fall

Gewundener Fall wirft das schweißende Teil, ausgerüstet mit örtlich festgelegter Leitschaufel in ihm. Gewundener Fall lässt das Wasser Zahl des Strudels des Wasserstrom- und Führerwassers werden, zum in Leitschaufelapparat und -läufer entlang Umfang regelmäßig zu fließen. Er wird mit einer Luft ausgerüstet, Ventil auf die Oberseite des Spiralenfalles zur Abluft zu entlasten, wenn man zuerst Wasser füllt.

3. Turbinenverteiler

Es besteht Leitschaufel, Leitschaufelhebel, Wellenärmel, vorderer Abdeckung, Rückendeckel, aus etc. Es kann Zahl von Strudeln des Wasserstroms bilden oder ändern, um Turbinenentladung entsprechend Veränderung der Last zu justieren. Es ist auch an normales und Notabschaltung gewöhnt. Die Form, die Maße, die Quantität und die Position der 12 Leitschaufeln ist der geltenden vorbildlichen Turbine, sicherstellen ähnlich, dass der Wasserstrom Erschütterung nicht während des Funktionierens verursacht. Durchmesser des Abstandes des Kreises der Leitschaufel ist 720 Millimeter. Die Leitschaufel hat die hydraulische Drehmomentleistung der Selbstabschlusstendenz innerhalb des Bereiches von der vollständigen Öffnung, sich Nullastöffnung zu nähern. Die maximale Öffnung der Leitschaufel hat bestimmten Rand. Endblock wird für jede Leitschaufel ausgerüstet, kann die Leitschaufel gesteuert werden, um mit bestimmter Strecke zu schwingen und wird nicht mit anderen Leitschaufeln schlagen, wenn der Scherbolzen defekt ist. Die Leitschaufel wird von ZG06Cr13Ni4Mo hergestellt, sie ist austauschbar. Jede Leitschaufel wird genau maschinell bearbeitet; die in Verbindung tretende Linie von angrenzenden Leitschaufeln ist fertig, perfekten Kontakt aller Leitschaufeln unter schließendem Zustand sicherzustellen, um Wasserdurchsickern zu verringern. Die Lager für Leitschaufelwelle und Verteilerwelle sind selbst-geschmierte Gleitlager; der tragende Schuh nimmt hinteres komplexes Stahlmaterial an. GebrauchsleitschaufelhebelSeitenverkleidung und Bolzen, zum der Position jeder Leitschaufel zur vorderen Abdeckung und zur hinteren Abdeckung zu justieren und zu halten. Die Dichtung ist auf oberer Leitschaufelwelle, um den Fluss zu schneiden. Der Verstellring wird durch Stahlplatte als Ganzes geschweißt. Kreisführungsleiste und Verdrahtenplatte mit Schmierleistung sind auf der Grundfläche des Verstellrings. Der Verstellring hat genügend Stärke und Starrheit, tritt nicht das übermäßige Verbiegen passend, Druck des Servomotors aus dem Gleichgewicht zu bringen auf.

4. Läufer

Läufer wird geworfen und als Ganzes geschweißt, wird Krone, Band und Blatt vom Edelstahl ZG06Cr13Ni4Mo hergestellt, der fehlerlose Leistung der Antihohlraumbildung hat, rostfest und schweißbar. Form jedes Läuferblattes wird entsprechend Standard-GB/T 10969" Spezifikationen für Wasserdurchgangskomponenten von Wasserturbinen maschinell bearbeitet“. Der Läufer ist geschweißt und entsprechend spezieller Spezifikation abhängig von der zerstörungsfreien Untersuchung entsprechend relativem Standard wärmebehandelt. Nach der maschinellen Bearbeitung der Läufer ist abhängig von der statischen Balance, die prüft. Zehn Löcher Φ24 sind auf Läuferkrone, um den Druck zu verringern, der auf Läufer durch das Wasser angewendet wird.

5. Hauptwellenservice-Dichtung

Hauptwellenservice-Dichtung verpackt den Satz, gelegen auf Hauptwellendurchlauf durch die vordere Abdeckung. Die Service-Dichtung ist nah, reibungshemmend, einfach, einfach zu beobachten, Wartung und zu ersetzen. Tragender Ring des Edelstahls wird wo die Hauptwelle lokalisiert, die mit der Verpackung in Verbindung tritt. Die Verpackung wird von verstärktem PTFE gemacht, reibungshemmend, rostfest.

6. Hauptwellenteil

Es besteht Hauptwelle, Schwungrad, aus etc. Diese Art der hydraulischen Kraft Einheit erzeugend nimmt den Bau mit vier Drehpunkten an. Hauptwelle wird vom Kohlenstoff-Baustahl der Qualität 45# hergestellt. Scheibenartiger geworfener Schwungradausgleichstrom stabilisiert die Einheit bei der Justage. Schließen Sie die Hauptwelle und den Läufer durch flachen Schlüssel an, um das austauschbare zufriedenzustellen. Schließen Sie die Turbine und den Generator durch Frühlingskoppler für einfache Installation an.

7. EntwurfsRohrleitung

EntwurfsRohrleitung besteht aus Verbindungsrohr der Luftaufnahme, Entwurfsrohrellbogen und Entwurfsrohrkegel, führen den Wasserstrom in unteren Strom, ausnutzen die mögliche Energie des Wasserstroms an der Ansaughöhe, aufbereiten bedeutende kinetische Energie des Flusses am Läuferausgang durch seine Diffusion. Aller Verbindungsflansch wird, untergetauchte Tiefe des Entwurfsrohrs ist nicht kleiner als 30cm versiegelt, zum Entwurfsrohrs der Luft zu verhindern des hereinkommenden. Luftaufnahmegerät: Natürliche Luft wird gefüllt, um vom Läufer durch die Spitze des Entwurfsrohrs zu senken, um stabile Operation der Turbine wenn die Leitschaufel unter teilweiser Öffnung sicherzustellen.

8. Lager

Vorderes Lager ist das gestoßene RadialGleitlager, zum der Radial- und axialen Last zu tragen. Die gestoßene Diskette drehen sich, der Öldurchlauf durch die Versorgung des Ölbrettes dann, die für den tragenden Schuh und Drucklagerschuh abkühlt und sich schmiert. Kühlvorrichtung befindet sich an der Unterseite des Tragens, die Temperatur zu verringern. Kühlwasser ist vom Trinkwasserbehälter, Wasserdruck ist 0,15 zu 0.2MPa. Wasserfilter ist in abkühlender Rohrleitung. Zwei Thermometer sind auf vorderem Lager für die Überwachung der Temperatur des gestoßenen Schuhes und das Tragen des Schuhes.

Das hintere Tragen ist das Radiallager, zum der Radiallast zu tragen. Öldiskette tragen das Öl für das Schmieren. Ein Thermometer befindet sich für die Überwachung der Temperatur des Tragens des Schuhes. Abkühlendes Gerät befindet sich an der Unterseite.

Benutzen Sie Öl der Turbine 46# für das Tragen des Schmierens.

9. Servomotorversammlung

Es besteht Servomotor, Gabel und aus Verstellring.

Gouverneur justiert die Öffnung der Leitschaufel durch Servomotor, Gabel und Verstellring entsprechend der Änderung der Last.

10. Manometer und Vakuummessgerät

Manometer ist auf gewundenem Argument für das Beobachten des Drucks im Spiralenfall. Vakuummessgerät ist- auf Entwurfsrohrellbogen für das Beobachten des Grads des Vakuums. Ventile werden auf Manometer- und Vakuummessgerätrohrleitung für Abschluss und die Rohrleitung zu öffnen ausgerüstet.

11. Bremsanlage

Es nimmt 2 hydraulische kolbenartige Bremsen, Service-Druck ist 0.5~0.7 MPa an.

Nehmen Sie hydraulisches Prinzip für die Bremse an. Stellen Sie Öl durch nahtloses Stahlrohr zur Bremse zur Verfügung, drücken Sie die Bremse, um das Schwungrad zu reiben, um die Einheit zu stoppen. Falls es Ölleckage während des Funktionierens gibt, nehmen Sie geeignete Methode an, um sie, wie zu lösen, die lose Nuss durch Schlüssel festzuziehen oder Dichtmasse zu ersetzen. Der Anschlag des Kolbens ist 25mm. Adopt bremsend nur wenn Einheitsgeschwindigkeitstropfen bis unter 30% von Nenndrehzahl!

12. Versiegelnde Entwässerungsrohrleitung der Hauptwelle: Sickerwasser von der Hauptwellendichtung wird durch das Galvanometerrohr, das auf Turbine abgelassen gelegen ist, dann abließ zum Entwurfsrohr oder gut zu sammeln durch das Stahlrohr, das vom Benutzer vorbereitet wird.

FAQ

Q1, das sollte Turbine ich wählen?

Sagen Sie mir der Wassersäule bitte, Strömungsgeschwindigkeit, Frequenz, Gesamtleistung Sie Bedarf

, Spannung, auf Gitter oder weg vom Netzbetrieb, schlagen wir eine Lösung vor.

Q2, kann Ihre Fabrik zur Verfügung stellen die ganze Ausrüstung für Wasserkraftgeneration?

Ja können wir Sie mit Turbinen, Hydro-generatoren, Druckreglern, Turbinenrädern, Bedienfeldern, Transformatoren, Überwachungsanlagen und mehr versehen.

Q3, können Sie EPC für ein Wasserkraftwerk tun?

Ja können wir SCHLÜSSELFERTIGES zur Verfügung stellen und EPC-Services einschließlich Maß, Entwurf, Herstellung, Bau, Herstellung, die Beauftragung, Inspektion, Wartungsläuferersatz und -erneuerung/Verbesserung/Verbesserung/Reparatur/Erneuerung von Turbinen/von Generatoren einschließlich Lager, Robben für Teile und Schlüsselkomponenten, senden wir Techniker und Arbeitskräfte, um Ausrüstung zu installieren.

Q4, ist Ihre Firma eine Handelsgesellschaft oder ein Hersteller?

Wir sind ein Hersteller von Wasserturbinegeneratoren und begannen, den Weltmarkt im Jahre 2013 zu fördern. Unsere Fabrik ist in Sichuan, in dem Chinas Wasserwirtschaft und Wasserkraft sich entwickelt ist. Willkommen, zum unserer Fabrik in China zu besichtigen.

Q5, was ist ein annehmbares MOQ?

Für dieses Produkt ist unser annehmbares MOQ 1 eingestellt.

Q6, wie lang ist die Lieferfrist?

Lieferzeiten reichen von 15 Tagen bis zu 6 Monaten abhängig von dem Modell, das Sie kaufen.
