Wasser-Turbinen-elektrischer Generator 1500kw Francis Hydro Turbine Brushless Small

1500 kW Französisch Wasserkraftanlage Mini-Wasserkraftanlage

Francis-Turbine Auch als Mischströmungsturbine und Variable-Druck-Turbine bezeichnet, wird sie in Wasserkraftwerken mit niedrigem, mittlerem und hohem Wasserstand von 25 m bis 550 m, häufig 15 bis 300 m, eingesetzt.Es hat Vorteile wieDie von uns hergestellte Wasserturbine funktioniert mit einem hohen Wirkungsgrad von 92 bis 94,5%.

Die Francis-Turbinen können für eine Vielzahl von Strömungen und Strömungen ausgelegt werden, was sie zusammen mit ihrer hohen Effizienz zur am weitesten verbreiteten Turbine der Welt gemacht hat.Im Gegensatz zur Pelton-Turbine funktioniert die Francis-Turbine bestmöglich und ist jederzeit vollständig mit Wasser gefüllt.Die Turbine und der Auslasskanal können außerhalb niedriger als der See- oder Meeresspiegel platziert werden., wodurch die Tendenz zur Kavitation verringert wird.

Hongya Power Generating Equipment To Utilities Limited wurde im Mai 2003 als professioneller Hersteller von Mini-Hydraulikgeneratoren gegründet.Das gesamte Grundstück der Firma beträgt etwa 70000 Quadratmeter.Die Mitarbeiterzahl beträgt etwa 200 Mitarbeiter, wovon der FuE-Teil 25% beträgt.

Wir können Francis-Turbine, Pelton-Turbine, Turgo-Turbine, Kaplan-Turbine, Synchrongenerator, Geschwindigkeitsregler, Bürstenloserregler,Hydraulik-Hardware usw. mit einer Leistung von weniger als 20 MW.

Bisher bietet HPGE eine umfassende Palette von Lösungen für Wasserkraftwerke an, die den gesamten Leistungsumfang abdecken, einschließlich: Berater für kleine Wasserkraftprojekte; Studien zum Standortmanagement;Ausrüstungskonstruktion■ Herstellung von Wasserkraftanlagen; Projektmanagement; Installationsleitlinien; Inbetriebnahme und Betriebsbeginn; Betriebsleitlinien; Wartung von Wasserkraftanlagen.

Die Produkte von HPGE werden in ganz China weit verbreitet, wir kooperieren mit mehr als 300 Wasserkraftwerken mit mehr als 600 Turbinengeneratoren, einschließlich Francis Turbinengeneratoren,Turbinengeneratorensatz, Pelton-Turbinen-Generator-Satz, Kaplan-Turbinen-Generator-Satz, Bereiche, die mehr als 20 Provinzen Chinas und auch internationale Märkte wie Russland, Weißrussland, Türkei, Albanien, Vietnam, Indonesien,Nepali, Laos, Sri Lanka, Kuba und Brasilien usw.

Kurze Einführung in die Turbinenstruktur und Hauptkomponente

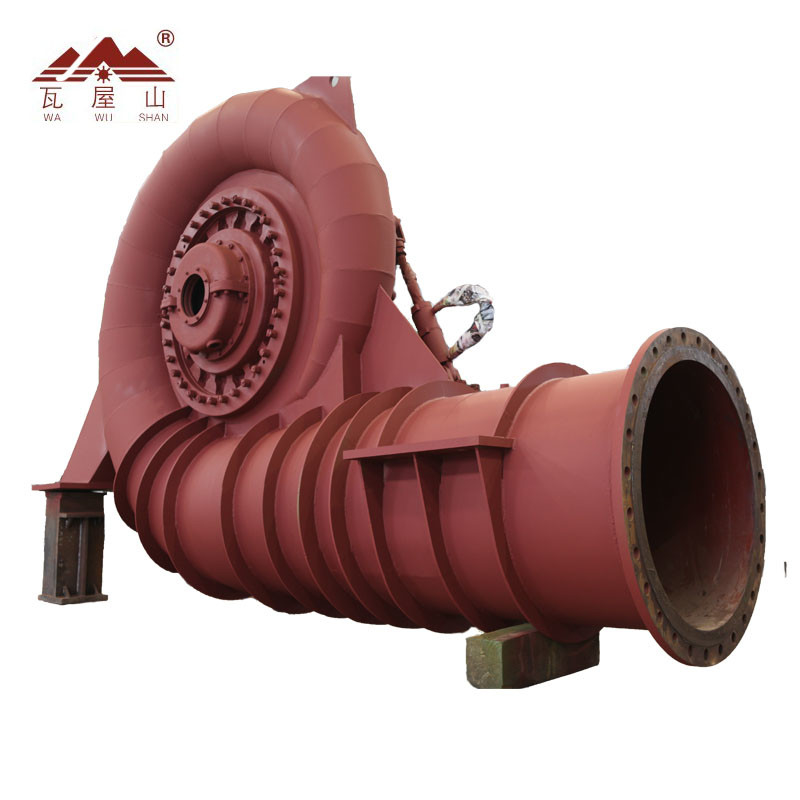

1- Spiralkasten.

Spiralgehäuse ist ein Gießschweißteil, ausgestattet mit einem festen Führungsschleifer.Spirale Fall soll Wasser werden Anzahl der Wirbel des Wasserflusses und führen Wasser regelmäßig in Führung Schiefer-Apparat und Läufer entlang des Umfangs fließenEs ist mit einem Luftentlastungsventil an der Spitze des Spiralgehäuses ausgestattet, um Luft auszugeben, wenn zunächst Wasser gefüllt wird.

2.Turbinenverteiler

Es besteht aus Führungsschacht, Führungsschachthebel, Wellenhülle, Vorderabdeckung, Rückendeckung usw.Es kann die Anzahl der Wasserströmungswirbel bilden oder ändern, um die Turbinenentladung entsprechend der Laständerung anzupassenDie Form, die Abmessungen, die Menge und die Position der 12 Führungsschienen ähneln der angenommenen Modellturbine.muss sicherstellen, dass der Wasserstrom während des Betriebs keine Vibrationen verursachtDer Durchmesser des Abstandkreises der Führungsschnecke beträgt 720 mm. Die Führungsschnecke weist ein hydraulisches Drehmoment von Selbstschließung in der Bandbreite von voller Öffnung bis nahezu ohne Lastöffnung auf.Die maximale Öffnung der Führungsschleife muss einen gewissen Spielraum haben.Der Stoppblock ist für jedes Führungsschienen ausgestattet, das Führungsschienen kann mit einem bestimmten Bereich gesteuert werden und wird nicht mit anderen Führungsschienen getroffen, wenn der Scherepin gebrochen ist.Die Führungsschleife besteht aus ZG06Cr13Ni4Mo, müssen austauschbar sein. Jede Führungsschiene ist präzise bearbeitet;Die Kontaktleitung der angrenzenden Führungsschienen muss so beendet sein, dass ein vollkommener Kontakt aller Führungsschienen im Zustand des Schließens gewährleistet ist, um die Wasserleckagen zu reduzieren.Die Lager für Führungsschiffwelle und Verteilerwelle sind selbstgeschmierte Gleitlager; der Lagerschuh verwendet ein komplexes Material aus Stahl.Verwenden Sie Führungsschubhebel Hebel Ende Abdeckung und Schraube, um die Position der einzelnen Führungsschubhebel an der vorderen Abdeckung und der hinteren Abdeckung einstellen und haltenDie Dichtung befindet sich auf der oberen Führungsschiffwelle, um den Fluss zu schneiden. Der Steuerring ist durch Stahlplatte als Ganzes geschweißt.Rundlenkende Leitbahnen und Verkabelungsplatten mit Schmierleistung befinden sich auf der unteren Oberfläche des SteuerringesDer Steuerring hat ausreichend Festigkeit und Steifigkeit, es wird keine übermäßige Biegung durch unausgewogene Belastung des Servomotors auftreten.

3- Der Läufer.

Der Runner ist als Ganzes gegossen und geschweißt, Krone, Band und Klinge sind aus Edelstahl ZG06Cr13Ni4Mo hergestellt, das eine perfekte Leistung von Anti-Kavitation, Anti-Korrosion und Schweißbarkeit aufweist.Die Form jeder Laufblätter ist gemäß der Norm GB/T 10969 zu bearbeiten “Spezifikationen für Wasserdurchgangskomponenten von Hydraulikturbinen”Der Läufer wird nach besonderer Spezifikation geschweißt und wärmebehandelt und nach dem jeweiligen Standard zerstörungsfrei überprüft.Der Läufer wird nach der Bearbeitung einer statischen Balanceprüfung unterzogenAuf der Laufkrone befinden sich zehn Φ24-Löcher, um den Druck des Wassers auf den Lauf zu reduzieren.

4.Dienstdichtung der Hauptwelle

Die Versiegelung der Hauptwelle ist ein Verpackungssatz, der sich auf der Hauptwelle befindet, die durch die vordere Abdeckung geht.Der Ring aus Edelstahl befindet sich dort, wo die Hauptwelle mit der Verpackung in Kontakt kommt.Die Verpackung besteht aus verstärktem PTFE, widerstrebungs- und korrosionsschutzfähig.

5.Hauptwellenteil

Es besteht aus Hauptwelle, Schwungrad, etc. Diese Art von hydraulischen Energieerzeugungseinheit nimmt vier Drehpunkte Konstruktion.Scheibentyp gegossen Fliegenrad transient stabilisiert die Einheit bei der Einstellung. Verbinden Sie die Hauptwelle und den Laufwerk mit einem flachen Schlüssel, um den Austausch zu befriedigen.

Häufig gestellte Fragen

Q1,Welche Turbine sollte ich wählen?

Bitte sagen Sie mir den Wasserkopf, Durchfluss, Frequenz, Gesamtleistung, die Sie brauchen

Wir werden eine Lösung vorschlagen.

F2: Kann Ihre Fabrik alle Geräte für die Wasserkraftproduktion liefern?

Ja, wir können Ihnen Turbinen, Hydrogeneratoren, Druckregler, Turbinenräder, Steuerungen, Transformatoren, Überwachungssysteme und mehr liefern.

Q3, können Sie EPC für ein Wasserkraftwerk machen?

Ja, wir können TURN-KEY und EPC-Dienstleistungen anbieten, einschließlich Messung, Design, Fertigung, Bau, Fertigung, Inbetriebnahme, Inspektion,Ersatz und Erneuerung/Aufwertung/Verbesserung/Reparatur/Erneuerung von Turbinen/Generatoren einschließlich LagernFür Teile und Schlüsselteile schicken wir Techniker und Arbeiter, um die Ausrüstung zu installieren.

Q4. Ist Ihr Unternehmen ein Handelsunternehmen oder ein Hersteller?

Wir sind ein Hersteller von Wasserkraftanlagen und haben 2013 begonnen, den internationalen Markt zu fördern.wo Chinas Wassersparen und Wasserkraft am stärksten entwickelt sindWillkommen, um unsere Fabrik in China zu besuchen.

F5: Was ist eine akzeptable MOQ?

Für dieses Produkt beträgt unser akzeptables MOQ 1 Satz.

F6: Wie lange dauert die Lieferung?

Die Lieferzeiten reichen je nach Modell von 15 Tagen bis zu 6 Monaten.

F7: Hat Ihr Unternehmen eine eigene unabhängige offizielle Website?

Natürlich, und wir können mehr Informationen über unsere Firma und Produkte auf unserer offiziellen Website sehen.
