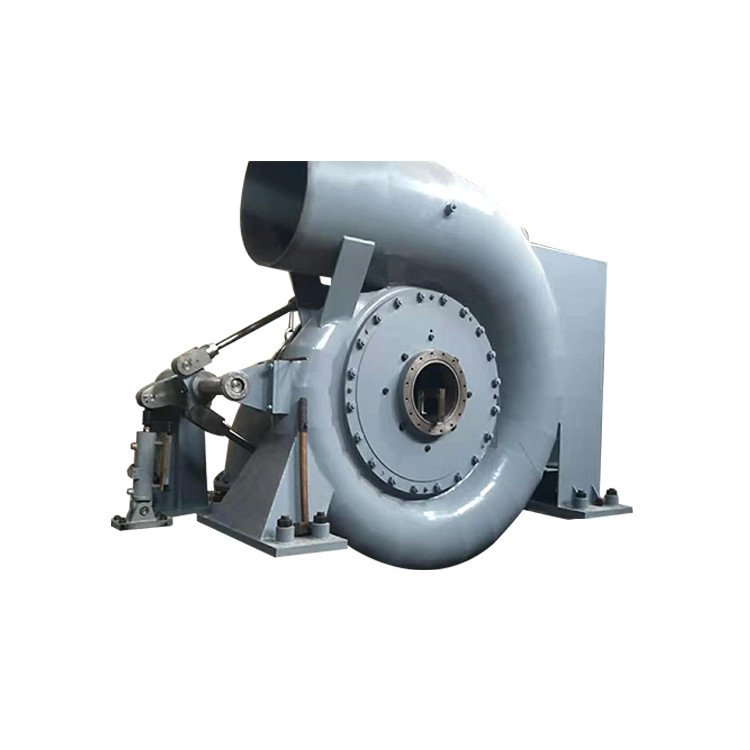

1.2m Läufer Francis Hydro Turbine 1500kw vertikaler Francis Turbine

Turbine 1500kwHydraulic für Wasserkraft-Kraftwerk

Überblick

1. Wassereinlassteile

Die Wassereinlassteile bestehen Verbindungsrohr, TurbinenEinlassventil und aus Dehnfuge. TurbinenEinlassventil wird benutzt, um die Einheit im statischen Wasser zu schließen, wenn Bedarfshalt, es auch benutzt wird, um die Einheit zu schließen und den Wasserstrom im dynamischen Wasser zu schneiden, wenn die Einheit im Notfall ist und Turbinenverteiler aufgliedern. Dehnfuge wird benutzt, um Installationsfehler und zum Vorteil der Wartung zu kompensieren. Wasserentwässerungsventil ist auf der Unterseite. Ein Ende Verbindungsrohr wird mit dem TurbinenEinlassventil angeschlossen; ein anderes Ende wird mit dem Rohr des Kraftwerks angeschlossen (geschweißt am Standort).

2. Gewundener Fall

Gewundener Fall schweißt das Teil, ausgerüstet mit örtlich festgelegter Leitschaufel in ihm. Gewundener Fall lässt das Wasser Zahl des Strudels des Wasserstrom- und Führerwassers werden, zum in Leitschaufelapparat und -läufer entlang Umfang regelmäßig zu fließen. Er wird mit einer Luft ausgerüstet, Ventil auf die Oberseite des Spiralenfalles zur Abluft zu entlasten, wenn man zuerst Wasser füllt.

3. Turbinenverteiler

Es besteht Leitschaufel, Leitschaufelhebel, Wellenärmel, vorderer Abdeckung, Rückendeckel, aus etc. Es kann Zahl von Strudeln des Wasserstroms bilden oder ändern, um Turbinenentladung entsprechend Veränderung der Last zu justieren. Es ist auch an normales und Notabschaltung gewöhnt. Die Form, die Maße, die Quantität und die Position der 16 Leitschaufeln ist der geltenden vorbildlichen Turbine, sicherstellen ähnlich, dass der Wasserstrom Erschütterung nicht während des Funktionierens verursacht. Durchmesser des Abstandes des Kreises der Leitschaufel ist 860 Millimeter. Die Leitschaufel hat die hydraulische Drehmomentleistung der Selbstabschlusstendenz innerhalb des Bereiches von der vollständigen Öffnung, sich Nullastöffnung zu nähern. Die maximale Öffnung der Leitschaufel hat bestimmten Rand. Endblock wird für jede Leitschaufel ausgerüstet, kann die Leitschaufel gesteuert werden, um mit bestimmter Strecke zu schwingen und wird nicht mit anderen Leitschaufeln schlagen, wenn der Scherbolzen defekt ist und das Reibungsgerät zwischen Leitschaufel und Leitschaufelhebel außer Dienst ist. Die Leitschaufel wird von ZG230-450 hergestellt, sie ist austauschbar. Jede Leitschaufel wird genau maschinell bearbeitet; die in Verbindung tretende Linie von angrenzenden Leitschaufeln ist fertig, perfekten Kontakt aller Leitschaufeln unter schließendem Zustand sicherzustellen, um Wasserdurchsickern zu verringern. Die Lager für Leitschaufelwelle und Verteilerwelle sind selbst-geschmierte Gleitlager; der tragende Schuh nimmt hinteres komplexes Stahlmaterial an. GebrauchsleitschaufelhebelSeitenverkleidung und Bolzen, zum der Position jeder Leitschaufel zur vorderen Abdeckung und zur hinteren Abdeckung zu justieren und zu halten. Die Dichtung ist auf oberer Leitschaufelwelle, um den Fluss zu schneiden. Der Verstellring wird durch gegossenen Stahl als Ganzes hergestellt. Verdrahtende Kreisplatte ist auf dem externen Umfang des Verstellrings. Der Verstellring hat genügend Stärke und Starrheit, tritt nicht das übermäßige Verbiegen passend, Druck des Servomotors aus dem Gleichgewicht zu bringen auf.

4. Läufer

Läufer ist das Herz der Turbine; er kann Wasserkraft auf Mechanikerenergie übertragen. Läufer wird als Ganzes, Krone geschweißt, wird Band und Blatt vom Edelstahl ZG0Cr13Ni4Mo hergestellt, der fehlerlose Leistung der Antihohlraumbildung hat, rostfest und schweißbar. Krone und Band nimmt Abstandsart Dichtung an, um Wasserdurchsickern zu verringern. Form jedes Läuferblattes wird entsprechend Standard-GB/T 10969" Spezifikationen für Wasserdurchgangskomponenten von Wasserturbinen maschinell bearbeitet“. Der Läufer ist geschweißt und entsprechend spezieller Spezifikation abhängig von der zerstörungsfreien Untersuchung entsprechend ASME-Standard wärmebehandelt. Nach der maschinellen Bearbeitung der Läufer ist abhängig von der statischen Balance, die prüft. Sechzehn Löcher φ22 sind auf Läuferkrone, um den Druck zu verringern, der auf Läufer durch das Wasser angewendet wird.

5. Hauptwellenteil

Es besteht Hauptwelle, Schwungrad, aus etc. Diese Art der hydraulischen Kraft Einheit erzeugend nimmt den Bau mit vier Drehpunkten an. Hauptwelle wird vom Kohlenstoff-Baustahl der Qualität 45# hergestellt. Scheibenartiger geworfener Schwungradausgleichstrom stabilisiert die Einheit bei der Justage. Schließen Sie die Hauptwelle und den Läufer durch flachen Schlüssel an, um das austauschbare zufriedenzustellen. Schließen Sie die Turbine und den Generator durch Frühlingskoppler für einfache Installation an.

6. Hauptwellenservice-Dichtung

Hauptwellenservice-Dichtung verpackt den Satz, gelegen auf Hauptwellendurchlauf durch die vordere Abdeckung. Die Service-Dichtung ist nah, reibungshemmend, einfach, einfach zu beobachten, Wartung und zu ersetzen. Edelstahlwellenärmel wird wo die Hauptwelle lokalisiert, die mit der Verpackung in Verbindung tritt. Die Verpackung wird von verstärktem PTFE gemacht, reibungshemmend, rostfest.

7. EntwurfsRohrleitung

EntwurfsRohrleitung besteht, Rohr, Entwurfsrohrellbogen zu zerstreuen und Entwurfsrohrkegel, führen den Wasserstrom in unteren Strom, ausnutzen die mögliche Energie des Wasserstroms an der Ansaughöhe, aufbereiten bedeutende kinetische Energie des Flusses am Läuferausgang durch seine Diffusion. Aller Verbindungsflansch wird, untergetauchte Tiefe des Entwurfsrohrs ist nicht kleiner als 40cm versiegelt, zum der Luft zu verhindern, die am Entwurfsrohr teilnimmt. Luftaufnahmegerät: Natürliche Luft wird gefüllt, um vom Läufer durch die Spitze der Zerstreuung des Rohres zu senken, um stabile Operation der Turbine wenn die Leitschaufel unter teilweiser Öffnung sicherzustellen.

8. Servomotorversammlung

Es besteht aus Servomotor-, Gabel- und Ohrstift.

Gouverneur justiert die Öffnung der Leitschaufel durch Servomotor, Gabel, Ohrstift und Verstellring entsprechend der Änderung der Last.

9. Manometer und Vakuummessgerät

Manometer ist auf gewundenem Argument für das Beobachten des Drucks im Spiralenfall. Vakuummessgerät ist- auf der Zerstreuung des Rohres für das Beobachten des Grads des Vakuums von tailrace Wasser. Hahnen werden auf Manometer- und Vakuummessgerätrohrleitung für Abschluss und die Rohrleitung zu öffnen ausgerüstet.

10. Bremsanlage

Es nimmt 2 pneumatische kolbenartige Bremsen, Service-Druck ist 0.5~0.7 MPa an.

Nehmen Sie pneumatisches Prinzip für die Bremse an. Stellen Sie Druckquelle durch nahtloses Stahlrohr zur Bremse zur Verfügung, drücken Sie die Bremsplatte, um das Schwungrad zu reiben, um die Einheit zu stoppen. Falls es Luftverlust während des Funktionierens gibt, nehmen Sie geeignete Methode an, um sie, wie zu lösen, die lose Nuss durch Schlüssel festzuziehen oder Dichtmasse zu ersetzen. Der Anschlag des Kolbens ist 25mm. Adopt bremsend nur wenn Einheitsgeschwindigkeitstropfen bis unter 30% von Nenndrehzahl!

Spezifikation

Warum wählen Sie uns?

1. Mehr als 20 Jahre Industrieerfahrung, installieren mehr Ausrüstung als 150 jedes Jahr in Auftrag geben

2. Stellen Sie kompletten Antrag für Wasserkraftkraftwerk vom Wasser zur Verfügung, um zu verdrahten

3. Reichliche fremde Kraftwerk-Projektdurchführungserfahrung wie Frankreich, Japan, USA, Südafrika, Sri Lanka, der Iran, Südostasien

4. Entwurf und Fertigung des Wasserkraftgenerators mit Spannung 400V, 6.3KV. die Kapazität übersteigen 1000kw mit 400V

FAQ

1.You sind eine Handelsgesellschaft oder eine Fertigung?

Wir sind eine Wasserturbinegeneratorfertigung mit über 20 Jahren Erfahrungen, unsere Fabrik sind im Sichuan, das, Sie 2 Stunden fahrend, nachdem Sie Shuangliu-Flughafen erreichen, zahlen einen Besuch zu unserer Fabrik dauern, Sie mehr über uns wissen.

ein bisschen Turbine des Wassers 2.What sollte ich wählen?

Wir müssen Wassersäule, Strömungsgeschwindigkeit, Spannungspegel, Frequenz, Aufgitter oder Ausgitterbetrieb, Automatisierungsniveau kennen von Ihnen, um die Lösung auszuarbeiten

3: Können Sie den EPC für das Wasserkraftkraftwerk tun?

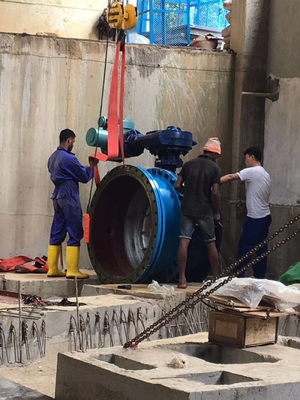

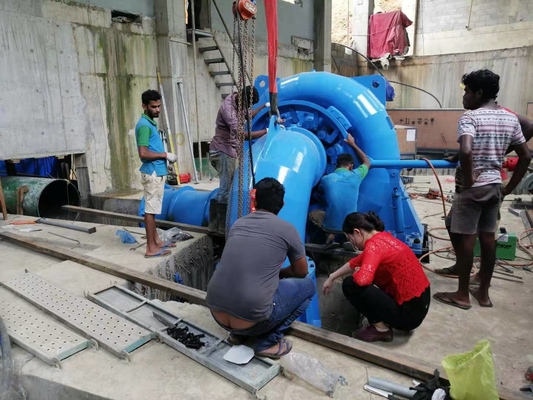

Ja können wir entwerfen und produzieren und die Ausrüstung zu installieren, schicken wir Technologen und Arbeitskräfte, um die Ausrüstung zu installieren.
