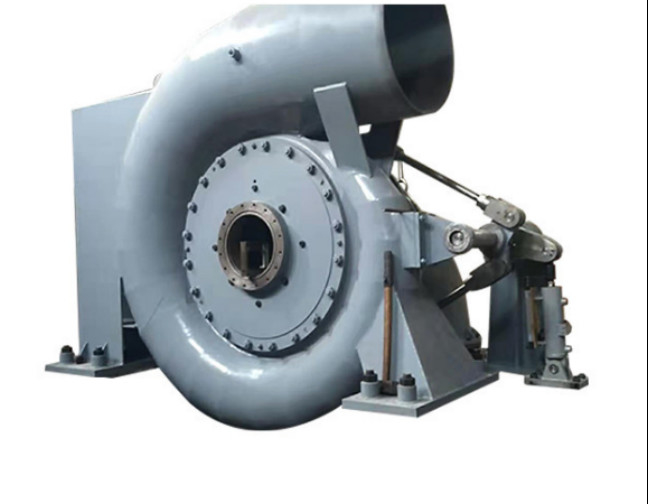

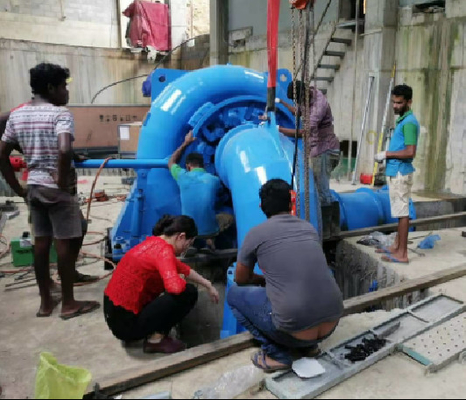

1.2m Läufer-vertikale Welle Francis Turbine 1500kw vertikaler Francis Turbine Generators

Turbine 1500kwHydraulic für Wasserkraft-Kraftwerk

Überblick

1. Wassereinlassteile

Die Wassereinlasskomponenten werden aus Verbindungsrohren, WasserturbinenEinlassventilen und Dehnfugen verfasst. Das TurbinenEinlassventil wird benutzt, um die Einheit im ruhigen Wasser zu schließen, wenn Abschaltung angefordert wird, und wird auch benutzt, um die Einheit zu schließen und den Fluss in dynamisches Wasser abzustellen, wenn die Einheit im Notfall ist und der Turbinenverteiler ausfällt. Dehnfugen werden benutzt, um Installationsfehler zu kompensieren und Wartung zu erleichtern. Das Abflussventil befindet sich an der Unterseite. Ein Ende des Verbindungsrohrs wird an das WasserEinlassventil der Dampfturbine angeschlossen; das andere Ende wird an die Kraftwerkrohrleitung angeschlossen (geschweißt auf Standort).

2. Gewundener Fall

Gewundener Fall schweißt das Teil, ausgerüstet mit örtlich festgelegter Leitschaufel in ihm. Gewundener Fall lässt das Wasser Zahl des Strudels des Wasserstrom- und Führerwassers werden, zum in Leitschaufelapparat und -läufer entlang Umfang regelmäßig zu fließen. Er wird mit einer Luft ausgerüstet, Ventil auf die Oberseite des Spiralenfalles zur Abluft zu entlasten, wenn man zuerst Wasser füllt.

3. Turbinenverteiler

Es wird aus Leitschaufel, Leitschaufelstange, Wellenärmel, vordere Abdeckung, hintere Abdeckung und so weiter verfasst. Es kann die Turbulenzzahl des Wasserstroms bilden oder ändern, um den Fluss der Turbine entsprechend der Änderung der Last zu justieren. Es wird auch für normales und Notabschaltungen verwendet. Die Form, die Größe, die Anzahl und die Position von den 16 Leitschaufeln sind denen der anerkannten vorbildlichen Turbine ähnlich und werden garantieren, dass der Wasserstrom Erschütterung nicht während der Operation verursacht. Der Durchmesser des Leitschaufelabstandkreises ist 860mm. Die Leitschaufel hat hydraulische Drehmomentleistung mit automatischer schließend Tendenz in der Strecke von der vollständigen Öffnung nah an zur Nullastöffnung. Es sollte einen bestimmten Rand für die maximale Öffnung der Leitschaufel geben. Jede Leitschaufel wird mit einem Endblock ausgerüstet. Wenn die Scherbolzenbrüche und das Reibungsgerät zwischen der Leitschaufel und der Leitschaufelstange ausfällt, kann die Leitschaufel gesteuert werden, um innerhalb eines bestimmten Bereiches zu schwingen, ohne mit anderen Leitschaufeln zusammenzustoßen. Die Leitschaufeln werden von ZG230-450 hergestellt und sollten austauschbar sein. Jede Leitschaufel ist Präzision maschinell bearbeitet; die Fahrleitung von angrenzenden Leitschaufeln sollte abgeschlossen werden, um zu garantieren, dass alle Leitschaufeln im vollen Kontakt im geschlossenen Zustand sind, zum des Wasserdurchsickerns zu verringern. Die Lager der Leitschaufelwelle und der Verteilerwelle sind selbstschmierende Gleitlager; die Lagerbuchse wird vom Stahl-unterstützten Verbundwerkstoff hergestellt. Benutzen Sie die SchaufelstammEndstöpsel und die Bolzen, um die Position jeder Schaufel zu den Abdeckungen Vorder- und Rückseite zu justieren und beizubehalten. Eine Robbe ist auf der oberen Schaufelwelle, um Fluss abzustellen. Der Verstellring wird völlig von gegossenem Stahl hergestellt. Ein Kreisverteiler ist auf dem Außenumfang des Verstellrings. Der Verstellring hat genügende Stärke und die Steifheit, zum übermäßig wegen des unausgeglichenen Druckes des Servomotors nicht zu verbiegen.

4. Läufer

Läufer ist das Herz der Turbine; er kann Wasserkraft auf Mechanikerenergie übertragen. Läufer wird als Ganzes, Krone geschweißt, wird Band und Blatt vom Edelstahl ZG0Cr13Ni4Mo hergestellt, der fehlerlose Leistung der Antihohlraumbildung hat, rostfest und schweißbar. Krone und Band nimmt Abstandsart Dichtung an, um Wasserdurchsickern zu verringern. Form jedes Läuferblattes wird entsprechend Standard-GB/T 10969" Spezifikationen für Wasserdurchgangskomponenten von Wasserturbinen maschinell bearbeitet“. Der Läufer ist geschweißt und entsprechend spezieller Spezifikation abhängig von der zerstörungsfreien Untersuchung entsprechend ASME-Standard wärmebehandelt. Nach der maschinellen Bearbeitung der Läufer ist abhängig von der statischen Balance, die prüft. Sechzehn Löcher φ22 sind auf Läuferkrone, um den Druck zu verringern, der auf Läufer durch das Wasser angewendet wird.

5. Hauptwellenteil

Es besteht Hauptwelle, Schwungrad, aus etc. Diese Art der hydraulischen Kraft Einheit erzeugend nimmt den Bau mit vier Drehpunkten an. Hauptwelle wird vom Kohlenstoff-Baustahl der Qualität 45# hergestellt. Scheibenartiger geworfener Schwungradausgleichstrom stabilisiert die Einheit bei der Justage. Schließen Sie die Hauptwelle und den Läufer durch flachen Schlüssel an, um das austauschbare zufriedenzustellen. Schließen Sie die Turbine und den Generator durch Frühlingskoppler für einfache Installation an.

6. Hauptwellenservice-Dichtung

Hauptwellenservice-Dichtung verpackt den Satz, gelegen auf Hauptwellendurchlauf durch die vordere Abdeckung. Die Service-Dichtung ist nah, reibungshemmend, einfach, einfach zu beobachten, Wartung und zu ersetzen. Edelstahlwellenärmel wird wo die Hauptwelle lokalisiert, die mit der Verpackung in Verbindung tritt. Die Verpackung wird von verstärktem PTFE gemacht, reibungshemmend, rostfest.

7. EntwurfsRohrleitung

EntwurfsRohrleitung besteht, Rohr, Entwurfsrohrellbogen zu zerstreuen und Entwurfsrohrkegel, führen den Wasserstrom in unteren Strom, ausnutzen die mögliche Energie des Wasserstroms an der Ansaughöhe, aufbereiten bedeutende kinetische Energie des Flusses am Läuferausgang durch seine Diffusion. Aller Verbindungsflansch wird, untergetauchte Tiefe des Entwurfsrohrs ist nicht kleiner als 40cm versiegelt, zum der Luft zu verhindern, die am Entwurfsrohr teilnimmt. Luftaufnahmegerät: Natürliche Luft wird gefüllt, um vom Läufer durch die Spitze der Zerstreuung des Rohres zu senken, um stabile Operation der Turbine wenn die Leitschaufel unter teilweiser Öffnung sicherzustellen.

8. Servomotorversammlung

Es besteht aus Servomotor-, Gabel- und Ohrstift.

Gouverneur justiert die Öffnung der Leitschaufel durch Servomotor, Gabel, Ohrstift und Verstellring entsprechend der Änderung der Last.

9. Manometer und Vakuummessgerät

Manometer ist auf gewundenem Argument für das Beobachten des Drucks im Spiralenfall. Vakuummessgerät ist- auf der Zerstreuung des Rohres für das Beobachten des Grads des Vakuums von tailrace Wasser. Hahnen werden auf Manometer- und Vakuummessgerätrohrleitung für Abschluss und die Rohrleitung zu öffnen ausgerüstet.

10. Bremsanlage

Es nimmt 2 pneumatische kolbenartige Bremsen, Service-Druck ist 0.5~0.7 MPa an.

Nehmen Sie pneumatisches Prinzip für die Bremse an. Stellen Sie Druckquelle durch nahtloses Stahlrohr zur Bremse zur Verfügung, drücken Sie die Bremsplatte, um das Schwungrad zu reiben, um die Einheit zu stoppen. Falls es Luftverlust während des Funktionierens gibt, nehmen Sie geeignete Methode an, um sie, wie zu lösen, die lose Nuss durch Schlüssel festzuziehen oder Dichtmasse zu ersetzen. Der Anschlag des Kolbens ist 25mm. Adopt bremsend nur wenn Einheitsgeschwindigkeitstropfen bis unter 30% von Nenndrehzahl!

Spezifikation

Warum wählen Sie uns?

1. Mehr als 20 Jahre Industrieerfahrung, installieren mehr Ausrüstung als 150 jedes Jahr in Auftrag geben

2. Stellen Sie kompletten Antrag für Wasserkraftkraftwerk vom Wasser zur Verfügung, um zu verdrahten

3. Reichliche fremde Kraftwerk-Projektdurchführungserfahrung wie Frankreich, Japan, USA, Südafrika, Sri Lanka, der Iran, Südostasien

4. Entwurf und Fertigung des Wasserkraftgenerators mit Spannung 400V, 6.3KV. die Kapazität übersteigen 1000kw mit 400V

FAQ

1.You sind eine Handelsgesellschaft oder eine Fertigung?

Wir sind eine Wasserturbinegeneratorfertigung mit über 20 Jahren Erfahrungen, unsere Fabrik sind im Sichuan, das, Sie 2 Stunden fahrend, nachdem Sie Shuangliu-Flughafen erreichen, zahlen einen Besuch zu unserer Fabrik dauern, Sie mehr über uns wissen.

ein bisschen Turbine des Wassers 2.What sollte ich wählen?

Wir müssen Wassersäule, Strömungsgeschwindigkeit, Spannungspegel, Frequenz, Aufgitter oder Ausgitterbetrieb, Automatisierungsniveau kennen von Ihnen, um die Lösung auszuarbeiten

3: Können Sie den EPC für das Wasserkraftkraftwerk tun?

Ja können wir entwerfen und produzieren und die Ausrüstung zu installieren, schicken wir Technologen und Arbeitskräfte, um die Ausrüstung zu installieren.
