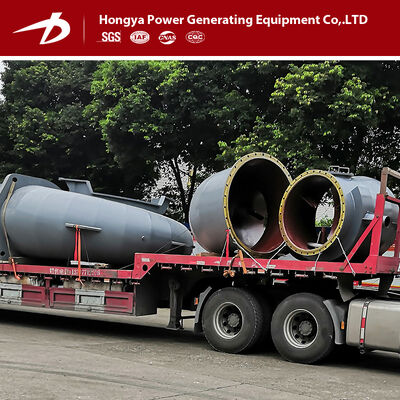

1,2m Läuferdurchmesser Vertikalwellen-Francis-Wasserturbinen-Generator mit 1500 kW Leistung

Das Wassereinlasssystem umfasst Verbindungsrohre, Turbineneinlassventile und Dehnungsfugen. Das Turbineneinlassventil ermöglicht das Abschalten in Stillwasserbedingungen und bietet eine Notabschaltfunktion, wenn der Turbinenverteiler ausfällt. Dehnungsfugen gleichen Installationsfehler aus und erleichtern die Wartung. Ein Ablassventil befindet sich am Boden, wobei die Verbindungsrohre vor Ort an die Rohrleitungen des Kraftwerks geschweißt werden.

Das geschweißte Spiralgehäuse enthält feststehende Leitschaufeln und lenkt den Wasserfluss mit den richtigen Wirbeleigenschaften in die Schaufelvorrichtung und den Läufer. Ein oben montiertes Entlüftungsventil lässt Luft während der ersten Wasserbefüllung ab.

Diese Baugruppe, bestehend aus Leitschaufeln, Leitschaufelstangen, Wellenhülsen und Abdeckungen, passt den Wasserfluss an Laständerungen an und ermöglicht normale und Notabschaltungen. Die 16 präzisionsgefertigten Leitschaufeln verfügen über hydraulische Drehmomentfähigkeit und eine automatische Schließtendenz. Sie bestehen aus ZG230-450-Stahl und gewährleisten einen vollständigen Kontakt in geschlossener Position, um Leckagen zu minimieren.

Als Kernkomponente der Turbine wandelt der Läufer Wasserenergie in mechanische Energie um. Diese integral geschweißte Einheit verwendet Edelstahl ZG0Cr13Ni4Mo für hervorragende Kavitations- und Korrosionsbeständigkeit. Das Design umfasst 16 Druckentlastungslöcher und wird umfassenden Tests gemäß ASME-Standards unterzogen.

Diese Konstruktion mit Hauptwelle und Schwungrad aus 45# Kohlenstoffstahl bietet einen stabilen Betrieb. Das scheibenförmige Schwungrad stabilisiert sich während der Einstellungen, wobei Flachkeilverbindungen die Austauschbarkeit gewährleisten.

Verfügt über ein Stopfbuchspackung mit verstärktem PTFE-Material für Reibungs- und Korrosionsbeständigkeit. Die Edelstahl-Wellenhülse und das zugängliche Design vereinfachen die Beobachtung und Wartung.

Diese Baugruppe, bestehend aus Diffusionsrohr, Krümmer und Konusabschnitten, leitet den Wasserfluss stromabwärts und gewinnt gleichzeitig kinetische Energie zurück. Die natürliche Lufteinlassung gewährleistet einen stabilen Betrieb bei teilweiser Öffnung der Leitschaufeln.

Umfasst Servomotor, Gabel und Ösenstiftkomponenten, die die Leitschaufelöffnung über den Steuerring basierend auf Lastschwankungen regulieren.

Ein Manometer am Spiralgehäuse überwacht den Innendruck, während ein Vakuummeter am Diffusionsrohr den Unterdruck des Wassers im Unterwasserkanal misst, beide mit steuerbaren Rohrleitungsventilen.

Zwei pneumatische Kolbenbremsen arbeiten bei einem Druck von 0,5-0,7 MPa. Das System übt Bremskraft auf das Schwungrad aus, wenn die Drehzahl der Einheit unter 30 % der Nenndrehzahl sinkt.
