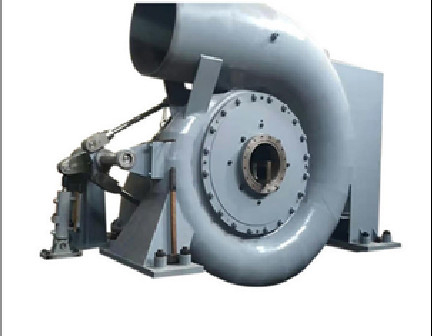

1.2m Läufer-vertikale Welle Francis Turbine Generators 1500kw

1.2m Läufer-vertikale Welle Francis Turbine 1500kw vertikaler Francis Turbine Generators

Überblick

1. Wassereinlassteile

Die Wassereinlasskomponenten werden aus Verbindungsrohren, WasserturbinenEinlassventilen und Dehnfugen verfasst. Das TurbinenEinlassventil wird benutzt, um die Einheit im ruhigen Wasser zu schließen, wenn eine Abschaltung angefordert wird, und wird auch benutzt, um die Einheit zu schließen und dynamischen Wasserstrom abzustellen, wenn die Einheit im Notfall ist und der Turbinenverteiler ausfällt. Dehnfugen werden benutzt, um Installationsfehler zu kompensieren und Wartung zu erleichtern. Das Abflussventil befindet sich an der Unterseite. Ein Ende des Verbindungsrohres wird an das Einlassventil der Dampfturbine angeschlossen; das andere Ende wird an die Kraftwerkrohrleitung angeschlossen (geschweißt auf Standort).

2. Gewundener Fall

Die Spirale ist ein geschweißtes Teil mit örtlich festgelegten Leitschaufeln nach innen. Die Spirale sollte das Wasser eine Strudelzahl vom Wasserstrom machen und führt das Wasser, um in das Schaufelgerät und in den Läufer entlang den Umfang regelmäßig zu fließen. Sie hat einen Ableiter an der Spitze der Spirale, zum der Luft heraus zu lassen, wenn das Wasser zuerst gefüllt wird.

3. Turbinenverteiler

Es wird aus Leitschaufel, Leitschaufelstange, Wellenärmel, vordere Abdeckung, hintere Abdeckung und so weiter verfasst. Es kann die Turbulenzzahl des Wasserstroms entsprechend der Änderung der Last bilden oder ändern, um den Fluss der Turbine zu justieren. Es wird auch für normales und Notabschaltungen verwendet. Die 16 Leitschaufeln sind in Form, Größe, Zahl und Position denen der anerkannten Art Turbinen ähnlich und garantieren, dass der Wasserstrom Erschütterung nicht während der Operation verursacht. Der Durchmesser des Leitschaufelabstandkreises ist 860mm. Die Leitschaufeln haben eine hydraulische Drehmomentfähigkeit mit einer Tendenz, von völlig offenem nach geschlossen automatisch zu schließen, um sich ohne Last zu öffnen. Die maximale Öffnung der Leitschaufel sollte einen bestimmten Rand haben. Jede Leitschaufel wird mit einem Endblock ausgerüstet. Wenn die Scherbolzenbrüche und das Reibungsgerät zwischen der Leitschaufel und der Leitschaufelstange ausfällt, kann die Leitschaufel gesteuert werden, um innerhalb eines bestimmten Bereiches zu schwingen, ohne mit anderen Leitschaufeln zusammenzustoßen. Die Leitschaufeln werden von ZG230-450 hergestellt und sollten austauschbar sein. Jede Leitschaufel ist Präzision maschinell bearbeitet; die Fahrleitung von angrenzenden Leitschaufeln sollte abgeschlossen werden, um zu garantieren, dass alle Leitschaufeln im vollen Kontakt im geschlossenen Zustand sind, dadurch sie verringern sie Wasserdurchsickern. Die Lager der Leitschaufelwelle und der Verteilerwelle sind selbstschmierende Gleitlager; die Lagerschalen werden vom Stahl-unterstützten Verbundwerkstoff hergestellt. Benutzen Sie die Blattstangenendekappen und -bolzen, um die Position jedes Blattes im Verhältnis zu den Abdeckungen Vorder- und Rückseite zu justieren und beizubehalten. Eine Robbe ist auf der oberen Schaufelwelle, um die Luftströmung abzustellen. Der Verstellring wird völlig von gegossenem Stahl hergestellt. Ein Kreisverteiler ist auf dem Außenumfang des Verstellrings. Der Verstellring hat genügende Stärke und die Steifheit, zum übermäßig wegen des unausgeglichenen Druckes des Servomotors nicht zu verbiegen.

4. Läufer

Der Läufer ist das Herz der Turbine; er wandelt Wasserkraft in mechanische Energie um. Der Läufer wird integral geschweißt, und alle Läuferkrone, der Läufergurt und die Läuferblätter werden von ZG0Cr13Ni4Mo-Edelstahl hergestellt, der guten Hohlraumbildungswiderstand, Korrosionsbeständigkeit und Schweißbarkeit hat. Der Kronenbügel wird Schlitz-versiegelt, um Wasserdurchsickern zu verringern. Die Form jedes Läuferblattes sollte in Übereinstimmung mit GB/T 10969" verarbeitet werden technische Bedingungen für das Wasser, das Komponenten der Wasser-Turbine führt“. Die Läufer sind geschweißt und entsprechend speziellen Spezifikationen und nicht--destruktiv geprüft entsprechend ASME-Standards wärmebehandelt. Nach der maschinellen Bearbeitung die Läufer werden statisch balanciert. Stellen Sie 16 Löcher φ22 in der Krone des Läufers ein, um den Druck zu verringern, der durch das Wasser auf dem Läufer ausgeübt wird.

5. Hauptwellenteil

Es besteht Hauptwelle, Schwungrad, aus etc. Diese Art der hydraulischen Kraft Einheit erzeugend nimmt den Bau mit vier Drehpunkten an. Hauptwelle wird vom Kohlenstoff-Baustahl der Qualität 45# hergestellt. Scheibenartiger geworfener Schwungradausgleichstrom stabilisiert die Einheit bei der Justage. Schließen Sie die Hauptwelle und den Läufer durch flachen Schlüssel an, um das austauschbare zufriedenzustellen. Schließen Sie die Turbine und den Generator durch Frühlingskoppler für einfache Installation an.

6. Hauptwellenservice-Dichtung

Hauptwellenservice-Dichtung verpackt den Satz, gelegen auf Hauptwellendurchlauf durch die vordere Abdeckung. Die Service-Dichtung ist nah, reibungshemmend, einfach, einfach zu beobachten, Wartung und zu ersetzen. Edelstahlwellenärmel wird wo die Hauptwelle lokalisiert, die mit der Verpackung in Verbindung tritt. Die Verpackung wird von verstärktem PTFE gemacht, reibungshemmend, rostfest.

7. EntwurfsRohrleitung

EntwurfsRohrleitung besteht, Rohr, Entwurfsrohrellbogen zu zerstreuen und Entwurfsrohrkegel, führen den Wasserstrom in unteren Strom, ausnutzen die mögliche Energie des Wasserstroms an der Ansaughöhe, aufbereiten bedeutende kinetische Energie des Flusses am Läuferausgang durch seine Diffusion. Aller Verbindungsflansch wird, untergetauchte Tiefe des Entwurfsrohrs ist nicht kleiner als 40cm versiegelt, zum der Luft zu verhindern, die am Entwurfsrohr teilnimmt. Luftaufnahmegerät: Natürliche Luft wird gefüllt, um vom Läufer durch die Spitze der Zerstreuung des Rohres zu senken, um stabile Operation der Turbine wenn die Leitschaufel unter teilweiser Öffnung sicherzustellen.

8. Servomotorversammlung

Es besteht aus Servomotor-, Gabel- und Ohrstift.

Gouverneur justiert die Öffnung der Leitschaufel durch Servomotor, Gabel, Ohrstift und Verstellring entsprechend der Änderung der Last.

9. Manometer und Vakuummessgerät

Manometer ist auf gewundenem Argument für das Beobachten des Drucks im Spiralenfall. Vakuummessgerät ist- auf der Zerstreuung des Rohres für das Beobachten des Grads des Vakuums von tailrace Wasser. Hahnen werden auf Manometer- und Vakuummessgerätrohrleitung für Abschluss und die Rohrleitung zu öffnen ausgerüstet.

10. Bremsanlage

Es nimmt 2 pneumatische kolbenartige Bremsen, Service-Druck ist 0.5~0.7 MPa an.

Nehmen Sie pneumatisches Prinzip für die Bremse an. Stellen Sie Druckquelle durch nahtloses Stahlrohr zur Bremse zur Verfügung, drücken Sie die Bremsplatte, um das Schwungrad zu reiben, um die Einheit zu stoppen. Falls es Luftverlust während des Funktionierens gibt, nehmen Sie geeignete Methode an, um sie, wie zu lösen, die lose Nuss durch Schlüssel festzuziehen oder Dichtmasse zu ersetzen. Der Anschlag des Kolbens ist 25mm. Adopt bremsend nur wenn Einheitsgeschwindigkeitstropfen bis unter 30% von Nenndrehzahl!

Spezifikation

Warum wählen Sie uns?

1. Mehr als 20 Jahre Industrieerfahrung, installieren mehr Ausrüstung als 150 jedes Jahr in Auftrag geben

2. Stellen Sie kompletten Antrag für Wasserkraftkraftwerk vom Wasser zur Verfügung, um zu verdrahten

3. Reichliche fremde Kraftwerk-Projektdurchführungserfahrung wie Frankreich, Japan, USA, Südafrika, Sri Lanka, der Iran, Südostasien

4. Entwurf und Fertigung des Wasserkraftgenerators mit Spannung 400V, 6.3KV. die Kapazität übersteigen 1000kw mit 400V

FAQ

1.You sind eine Handelsgesellschaft oder eine Fertigung?

Wir sind eine Wasserturbinegeneratorfertigung mit über 20 Jahren Erfahrungen, unsere Fabrik sind im Sichuan, das, Sie 2 Stunden fahrend, nachdem Sie Shuangliu-Flughafen erreichen, zahlen einen Besuch zu unserer Fabrik dauern, Sie mehr über uns wissen.

ein bisschen Turbine des Wassers 2.What sollte ich wählen?

Wir müssen Wassersäule, Strömungsgeschwindigkeit, Spannungspegel, Frequenz, Aufgitter oder Ausgitterbetrieb, Automatisierungsniveau kennen von Ihnen, um die Lösung auszuarbeiten

3: Können Sie den EPC für das Wasserkraftkraftwerk tun?

Ja können wir entwerfen und produzieren und die Ausrüstung zu installieren, schicken wir Technologen und Arbeitskräfte, um die Ausrüstung zu installieren.
